Пособие по проектированию жилых зданий.

Вып. 3

(к СНиП 2.08.01-85)

6. ПЕРЕКРЫТИЯ

6.1. Междуэтажные перекрытия жилых зданий состоят из несущей части и пола. Перекрытия над шумными нежилыми помещениями, расположенными в жилом здании (магазинами, столовыми, предприятиями бытового обслуживания и т. п.), рекомендуется проектировать с двойным перекрытием (самонесущая железобетонная плита потолка, не связанная непосредственно с плитой несущей части перекрытия). При наличии технического этажа между жилой частью дома и встроенными шумными помещениями самонесущий потолок не требуется. Звукоизоляцию перекрытий от воздушного и ударного шума следует проверять по СНиП II-12-77.

6.2. Перекрытия над техническим подпольем и проездами следует проектировать утепленными. Требуемое сопротивление теплопередаче над подпольем рекомендуется определять из условия обеспечения 50 % (за 1 ч.) воздухообмена в подполье, с использованием уровня воздушно-теплового баланса. При этом необходимо учитывать влияние ограждающих конструкций и теплоотдачи размещенных в подполье трубопроводов отопления и горячего водоснабжения.

Полы

6.3. Полы жилых зданий классифицируются по видам покрытий (паркетные, линолеумные, дощатые, плитные) и по типам конструкций (однослойные, слоистые, раздельные беспустотные и раздельные с пустотами — по лагам).

6.4. Однослойный пол укладывается непосредственно на плиты перекрытий или на выравнивающий слой, устроенный по плитам перекрытий.

В качестве покрытия однослойного пола во всех помещениях квартиры, кроме санитарно-технических узлов, рекомендуется применять линолеум на теплозвукоизоляционной подоснове по ГОСТ 18108—80, или ему подобные материалы, отвечающие требованиям действующих ТУ. Материалы для покрытия полов должны иметь биостойкую, незагнивающую подоснову.

В помещениях санитарно-технических узлов, а также в вестибюлях, внеквартирных коридорах, лестничных клетках, лифтовых холлах и т. д. рекомендуется устраивать полы из керамических (метлахских) плиток. В санитарно-технических узлах допускается полы выполнять из линолеума на резиновой основе.

Однослойный пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 51 дБ. При расчете звукоизоляции перекрытия с однослойным полом необходимо учитывать снижение звукоизоляции вследствие резонансных колебаний пола и косвенной передачи шума смежными конструкциями.

6.5. Слоистый пол состоит из твердого покрытия пола и звукоизоляционного слоя.

В качестве покрытия пола рекомендуется применять штучный паркет (ГОСТ 862.1—85) и паркетные щиты (ГОСТ 862.4—77 и ТУ 13-767—84). В качестве звукоизоляционного слоя рекомендуется применять древесно-волокнистые плиты марок 4, 12 и 20 (ГОСТ 4598—86). В случае покрытия пола из штучного паркета рекомендуется предусматривать дополнительный распределительный слой из древесно-волокнистых плит марки ПТ-100 (ГОСТ 4598—86). Требуемая толщина звукоизоляционного слоя определяется расчетом или на основании результатов натурных измерений звукоизоляции.

Слоистый пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 50 дБ, а также в перекрытиях над более холодными помещениями, когда требуется дополнительное утепление перекрытий.

6.6. Раздельный беспустотный пол состоит из покрытия, жесткого основания и звукоизоляционного слоя.

В качестве покрытия раздельного беспустотного пола рекомендуется применять все виды линолеума (см. п. 6.4), плитки ПВХ и другие аналогичные материалы. Допускается также применить штучный паркет (ГОСТ 862.4—87) и сверхтвердые древесно-волокнистые плиты (ГОСТ 4598—86). Жесткое основание рекомендуется выполнять в виде монолитной стяжки толщиной 40 мм из легких бетонов на пористых заполнителях или поризованных и фосфогипсовом вяжущем класса не менее В10 и марки по плотности не более D 1200. При покрытии из паркета стяжка может выполняться из мелкозернистого тяжелого бетона. При плитах перекрытия размером на комнату стяжку рекомендуется выполнять в заводских условиях в составе комплексной плиты перекрытия. При устройстве стяжки из бетонов на пористых заполнителях в построечных условиях рекомендуется предусматривать шлифование верхней поверхности стяжки. Выравнивание такой стяжки цементным раствором не допускается.

Между монолитной стяжкой и звукоизоляционным слоем рекомендуется располагать слои водонепроницаемой бумаги или другого подобного материала с перехлестыванием в стыках.

Сборные стяжки основания пола рекомендуется выполнять из бетона на пористых заполнителях класса не ниже В12,5 или гипсоцементно-пуццоланового бетона класса не ниже В5.

Покрытие пола из обычного (нетеплого) линолеума (ГОСТ 7251—77, ГОСТ 14632—79, ГОСТ 16914—71), плиток ПВХ (ГОСТ 16475—81), сверхтвердых древесно-волокнистых плит (ГОСТ 4598—86) рекомендуется укладывать на стяжку из бетона на пористых заполнителях с маркой по плотности не более D1200 или стяжку из гипсоцементно-пуццоланового бетона с маркой по плотности не более D 1300.

В качестве звукоизоляционного слоя раздельных беспустотных полов рекомендуется применять: плиты теплоизоляционные из минеральной ваты на синтетическом связующем (ГОСТ 16297—80), полужесткие марки 125, жесткие марки 150, толщиной 35 — 60 мм (ГОСТ 9573—82), плиты древесно-волокнистые мягкие марки 4 плотностью не более 250 кг/м³, толщиной 20 ¸ 40 мм (ГОСТ 4598—86), плиты фибролитовые на портландцементе марки 300 толщиной 50 мм (ГОСТ 8928—81), песок прокаленный, керамзит предельной крупности 20 мм и другие подобные материалы, толщина слоя которых устанавливается на основании результатов исследования звукоизоляции в натурных условиях.

6.7. Раздельный пол с пустотами состоит из покрытия пола, лаг и звукоизоляционных прокладок под лаги.

В качестве покрытия раздельного пола с пустотами рекомендуется применять паркетные доски и щиты деревянные однослойные (ТУ 13-767—84). Допускается также применять шпунтованные доски (ГОСТ 8242—75), а также сверхтвердые древесно-волокнистые плиты по сплошному настилу из нешпунтованных и нестроганных досок толщиной 22 мм из низкосортной древесины и деловых короткомерных отходов лесопиления и деревообработки или из древесностружечных плит толщиной не менее 19 мм марки П-3 (ГОСТ 10632—77*).

Лаги рекомендуется выполнять из прямоугольных деревянных брусков сечением 40 ´ 80 мм или клиновидных высотой 40 мм, шириной поверху — 70 и понизу — 26мм. Расстояние между осями лаг назначается в зависимости от конструкции пола: при толщине основания 19 ¸ 22 мм расстояние между осями лаг не должно превышать 400 мм, а в других случаях — 500 мм.

В качестве звукоизоляционных прокладок под лаги рекомендуется применять плитные материалы, используемые для устройства звукоизоляционного слоя раздельных беспустотных полов (см. п. 6.6).

6.8. Слоистый пол с покрытием из паркета, деревянный пол по лагам и бетонное основание раздельного пола рекомендуется отделять по контуру от стен и других конструкций зазором шириной 10 — 30 мм, заполняемым звукоизоляционным материалом и перекрываемым плинтусом или галтелью.

6.9. Раздельный пол рекомендуется применять при выполнении несущей части перекрытия из сплошных и многопустотных панелей, для которых индекс изоляции от воздушного звука менее 50 дБ.

6.10. Полы подвалов и технических подполий рекомендуется располагать выше уровня грунтовых вод. Если такое решение невыполнимо, в проекте рекомендуется предусматривать меры по водопонижению за счет дренажей и др. Применение противонапорных конструкций допускается лишь при невозможности водопонижения. При этом наружные стены подземной части и железобетонная плита пола подвала должны иметь сплошную гидроизоляцию со стороны грунта и рассчитываться на дополнительные усилия от гидростатического давления.

Плиты перекрытий

6.11. Сборные плиты междуэтажных перекрытий рекомендуется проектировать сплошного сечения (однослойными или трехслойными) или с пустотами.

Однослойные сборные плиты сплошного сечения рекомендуется проектировать из тяжелого или легкого бетона классов не ниже В12,5. При полах раздельного типа и слоистых толщину плит рекомендуется принимать не менее 10 см. При однослойных полах минимальная толщина плит определяется требованиями изоляции воздушного шума.

Плиты размером на комнату при опирании по контуру, двум длинным и одной короткой или только двум длинным сторонам рекомендуется армировать сварными сетками, расположенными в нижней (растянутой) зоне плиты. Арматурные стержни, расположенные вдоль короткого пролета плиты, рекомендуется частично не доводить до опор в соответствии с изменением изгибающих моментов вдоль пролета плиты. В случае, если до опор не доводится половина стержней, разреженное армирование принимается на участках шириной с каждой стороны плиты не более а = 0,14 l — 20d, где l — длина короткого пролета плиты, d — диаметр стержней.

Для сборных однослойных плит, длина которых 6 м и более, при опирании по двум коротким сторонам или двум коротким и одной длинной рекомендуется предусматривать предварительно напряженное армирование вдоль длинной стороны плиты. В плитах, работающих на изгиб из плоскости в двух направлениях, кроме предварительно напряженной арматуры рекомендуется устанавливать поперечную арматуру в виде сварных сеток.

Плиты, опертые по двум коротким и одной длинной сторонам, допускается проектировать без предварительно напряженного армирования.

Трехслойные сборные плиты перекрытий рекомендуется проектировать сборными. Верхний и нижний слои выполняются из тяжелого бетона класса на нижнее В15, средний слой — из крупнопористого бетона (например, керамзитобетона) класса не ниже В3,5. Опорные зоны трехслойных плит перекрытий следует выполнять из тяжелого бетона на всю толщину плиты.

Многопустотные сборные плиты перекрытий рекомендуется проектировать из тяжелого или легкого бетона класса не ниже В15.

Пустоты в плитах можно располагать поперек или вдоль опор в зависимости от схемы опирания на стены и прочности плит по сечениям вдоль пустот и по межпустотным ребрам.

При платформенном стыке многопустотных плит перекрытий со стенами рекомендуется предусматривать конструктивно-технологические меры повышения прочности опорных сечений.

6.12. Для перекрытий из сборных плит рекомендуется учитывать их совместную работу на изгиб из плоскости, обеспечиваемую бетонными шпоночными соединениями и арматурными связями. При учете совместной работы плит проектную толщину зазора, через который замоноличивается стык, рекомендуется принимать не менее 40 мм.

6.13. При армировании сборных плит сварными сетками рекомендуется преимущественно применять стержневую арматуру диаметром 6 — 14 мм класса A-III и арматурную проволоку диаметром 3 — 4 мм класса Bp-I. Из условия минимальной стоимости и расхода арматуры рекомендуется в сварных сетках шаги продольных и поперечных стержней назначать согласно табл. 10.

Таблица 10

6.14. Размещение и количество монтажных петель или отверстий, используемых для подъема плит, рекомендуется принимать таким, чтобы исключить необходимость дополнительного армирования изделий на монтажные и транспортные воздействия.

6.15. В плитах перекрытий рекомендуется устраивать каналы для скрытой электропроводки. Диаметр каналов в сплошных плитах рекомендуется принимать не более 30 мм.

Заделку сквозных технологических и коммуникационных отверстий в плитах перекрытий рекомендуется предусматривать раствором на расширяющемся цементе или гипсе.

6.16. Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

При назначении глубины опирания плит перекрытий следует также учитывать требования СНиП 2.03.01—84 к анкеровке арматуры на опорах.

6.17. При применении сборных плит перекрытий в зданиях со стенами из монолитного бетона рекомендуется конструктивно обеспечивать их неразрезность на опорах. С этой целью рекомендуется предусматривать петлевые соединения плит, замоноличенные бетоном. Для увеличения размеров полости, замоноличиваемой бетоном, допускается плиты при монтаже опирать на монтажные столики или телескопические стойки.

6.18. Сборно-монолитные слоистые плиты рекомендуется проектировать из сборной железобетонной плиты-скорлупы, выполняющей роль оставляемой опалубки, и слоя монолитного бетона. Плиту-скорлупу рекомендуется изготавливать из тяжелого бетона класса не ниже В15, толщиной 4 — 6 см. .Монолитный слой рекомендуется выполнять из тяжелого бетона класса не менее В12,5 или легкого бетона класса не ниже В7,5. Толщину слоя монолитного бетона рекомендуется принимать не менее толщины скорлупы.

Нижнюю растянутую арматуру плиты рекомендуется размещать в сборной плите-скорлупе, при этом применять предварительно напряженное армирование. Верхняя растянутая арматура, необходимая для восприятия изгибающих моментов на опорах, располагается в монолитном слое плиты. Для обеспечения совместной работы сборного и монолитного слоев рекомендуется на верхней поверхности сборного элемента предусматривать местные углубления для образования шпонок и (или) арматурные выпуски.

6.19. Монолитные плиты перекрытий рекомендуется проектировать однослойными из тяжелого или легкого бетона класса не ниже В12,5. Толщину плит рекомендуется назначать не менее требуемой по условиям звукоизоляции от воздушного шума при однослойных полах.

6.20. Монолитные и сборно-монолитные плиты перекрытий рекомендуется проектировать как защемленные стенами в опорных сечениях.

При возведении зданий в объемно-переставных опалубках, извлекаемых на фасад, плита перекрытия бетонируется одновременно с внутренними стенами. При использовании сборных панелей наружных стен рекомендуется плиту перекрытий рассматривать как защемленную по трем сторонам со свободной четвертой стороной.

При монолитных наружных стенах, которые бетонируются после возведения внутренних конструкций, плиты перекрытий в зависимости от узла их сопряжения с наружной стенкой могут проектироваться защемленными по контуру или по трем сторонам по внутренним стенам и со свободным опиранием на наружную стену.

При возведении монолитных наружных и внутренних стен в едином цикле (например, в блочной или щитовой опалубках), монолитные и сборно-монолитные плиты перекрытий рекомендуется проектировать как защемленные по контуру.

6.21. Монолитные плиты перекрытия рекомендуется армировать сварными сетками. Диаметры и шаги продольной и поперечной арматуры сеток рекомендуется принимать согласно табл. 10. Допускается применение стандартных сеток, выпускаемых промышленностью.

При одностороннем опирании плит перекрытий на стены в случае недостаточной длины анкеровки верхней сетки рекомендуется предусматривать приварку к ней поперечных анкерующих стержней.

В неразрезных плитах перекрытия рабочую арматуру над опорами следует обрывать на расстоянии не ближе 0,25l от грани опоры, где l   пролет плиты. Пролетная арматура в опорных сечениях плиты заводится за грань опоры не менее 20 мм; стык арматурных сеток производится внахлестку с соблюдением требований СНиП 2.03.01—84.

В сечениях плите, где трещины в эксплуатационной стадии не образуются, допускается увеличение расстояния между рабочими стержнями арматуры до 400 мм с соблюдением требований СНиП 2.03.01—84.

В плитах, защемленных по трем сторонам, свободный край дополнительно армируется объемным каркасом из четырех стержней диаметром 10 мм из стали класса A-III для восприятия усадочных и температурных воздействий.

Схема армирования монолитной плиты перекрытия, защемленной по трем сторонам, с четвертой свободной показана на рис. 42.

Pис. 42. Схемы армирования монолитной плиты

а — защемленный по контуру; б — защемленной по трем сторонам и четвертой свободной

СВ — сетка верхнего армирования, СН — сетка нижнего армирования, КП — каркас пространственный

Сборно-монолитные плиты перекрытий рекомендуется армировать аналогично монолитным плитам; надопорную арматуру рекомендуется размещать в монолитном слое, пролетную — в скорлупе.

Размер скорлупы в плане рекомендуется назначать из условия Сборно-монолитные плиты перекрытий рекомендуется армировать аналогично монолитным плитам; надопорную арматуру рекомендуется размещать в монолитном слое, пролетную — в скорлупе. Размер скорлупы в плане рекомендуется назначать из условия обеспечения прочности и трещиностойкости бетона при ее изготовлении и монтаже. Стык скорлупы в перекрываемой ячейке не должен производиться в зоне максимальных моментов. В зоне стыка по скорлупам укладывается арматура площадью, эквивалентной изгибающему моменту, в расчетном сечении плиты с перепуском на длину не менее l_сп, где l_сп — расчетная длина анкеровки арматуры. Заведение скорлупы за грань стены производится на величину не менее 20 мм.

Совместная работа сборного и монолитного слоев перекрытия должна обеспечиваться сцеплением бетона и монтажными арматурными элементами, установленными в сборной плите-скорлупе.

Схема армирования сборно-монолитной плиты перекрытия показана на рис. 43.

Рис. 43. Сборно-монолитная плита

а ¾ схема армирования сборно-монолитной плиты, защемленной по контуру; б — конструктивное решение сборной плиты скорлупы без внешнего армирования; в ¾ то же, с внешним армированием

СВ — сетка верхнего армирования, ПС — плита-скорлупа

1 — монтажная петля, 2 — петлевые выпуски

Расчет железобетонных плит перекрытий

6.22. При расчете железобетонных плит перекрытий по предельным состояниям первой группы (по прочности) и второй группы (по деформациям, образованию и раскрытию трещин) рекомендуется различать плиты, работающие на изгиб из плоскости в одном и двух направлениях.

Плиты, опертые по контуру и имеющие соотношение размеров длинной стороны к короткой 3:1 и менее, а также плиты, опертые по трем сторонам и имеющие соотношение размеров вдоль параллельно расположенных опор к размеру вдоль свободного края 1,5:1 и менее, рекомендуется рассчитывать как работающие на изгиб из плоскости в двух направлениях. Расчет таких плит разрешается выполнять методами, изложенными в настоящем Пособии. При необходимости уточненный расчет таких плит может выполняться по специальным программам на ЭВМ, учитывающим нелинейную работу железобетона с трещинами.

Остальные плиты рекомендуется рассчитывать как работающие на изгиб в одном направлении по СНиП 2.03.01—84 и соответствующим пособиям.

6.23. Для плит, работающих на изгиб из плоскости в двух направлениях, различаются расчетные длины l₁ и l₂. Для плит, опертых по контуру, принимается, что пролет l₁ не превышает пролет l₂. Для плит, опертых по трем сторонам, пролет соответствует расстоянию между параллельно расположенными опорами (размер вдоль свободного края плиты).

Для свободно опертых плит расчетный пролет принимается равным расстоянию между серединами опорных площадок плит перекрытий. Для защемленных на опорах плит расчетный пролет принимается равным пролету в свету (до грани опор).

6.24. Для плит перекрытий, работающих на изгиб в двух направлениях, коэффициенты армирования (отношение площади сеченая арматуры к рабочей площади сечения плиты, перпендикулярного арматуре) m₁ и m₂ вдоль пролетов соответственно l₁ и l₂ рекомендуется назначать так, чтобы выполнялись условия:

m₁ ³ m_min;. (149)

0,5 (m₁ + m₂ ³ m_min, (150)

где m_min — минимальное значение коэффициента армирования, принимаемое по CHиП 2.03.01—84 равным 0,05 %.

Для железобетонных слабоармированных элементов, несущая способность которых исчерпывается одновременно с образованием трещин в бетоне растянутой зоны, площадь сечения продольной растянутой арматуры должна быть увеличена по сравнению с требуемой из расчета по прочности не менее чем на 15 % (по СНиП 20301—84).

6.25. При расчете плит перекрытий нагрузки от веса опирающихся на них ненесущих наружных стен и перегородок рекомендуется учитывать следующим образом:

для жестких ненесущих стен и перегородок в виде сборных бетонных и железобетонных панелей нагрузка от их веса прикладывается к плите в виде сосредоточенных сил, которые считаются расположенными:

для панелей без проемов, а также простенков панелей с проемами шириной более половины высоты этажа — на расстоянии 1/12 длины соответственно панели и простенка от их краев; для крайних простенков панелей с проемами шириной не более половины высоты этажа — на расстоянии 1/3 от наружного края простенка, а для средних простенков — по середине их длины;

для нежестких ненесущих стен и перегородок из каменной кладки, мелких блоков, листовых материалов 60 % нагрузки от их веса считается распределенной по длине простенков, а остальная часть в виде сосредоточенных сил, положение которых назначается аналогично нагрузке от жестких стен и перегородок.

Если в процессе эксплуатации здания возможно изменение положения перегородок, то нагрузку от веса рекомендуется задавать в виде распределенной нагрузки, эквивалентной наиболее неблагоприятной схеме расположения перегородок в конструктивной ячейке, но не менее 0,5 кН/м² (50 кгс/м²).

Расчет железобетонных плит перекрытий по предельным состояниям первой группы

6.26. Сборные плиты, не имеющие специальных связей для обеспечения неразрезности на опорах, рассчитываются по прочности в предположении свободного (без защемления) их опирания на стены. Для плиты, работающей на изгиб из плоскости в двух направлениях, при платформенном стыке со стенами, разрешается считать, что углы плиты закреплены от подъема.

Монолитные плиты, а также сборные, имеющие специальные связи для обеспечения неразрезности на опорах, рекомендуется рассчитывать с учетом их защемления стенами на опорах. При этом для сборных и сборно-монолитных плит необходимо учитывать две стадии их работы: до и после устройства связей, обеспечивающих защемление плиты.

Расчет по прочности плит, работающих на изгиб из плоскости в двух направлениях, рекомендуется выполнять кинематическим способом метода предельного равновесия.

При расчете плит по прочности различают следующие случаи:

армирование плиты задано; требуется определить предельное по условиям прочности значение равномерно распределенной нагрузки на плиту ;

задана нагрузка на плиту; требуется определить требуемое армирование.

6.27. Для плиты с заданным армированием расчет по прочности выполняется в следующей последовательности:

выявляются расчетные сечения; для всех плит в качестве расчетных условно рассматриваются сечения, перпендикулярные пролетам l₂ и проходящие через центр плиты; для плит с защемленными опорами также рассматриваются сечения вдоль этих опор, кроме того, должны быть рассмотрены сечения, где изменяется армирование плиты. Для многопустотных плит дополнительно рассматриваются сечения вдоль пустот, примыкающих к опорам;

определяются значения изгибающих моментов, воспринимаемых плитой по расчетным сечениям; при одностороннем армировании изгибающий момент для i-го сечения плиты определяется по формуле

(151)

где R_si, A_si — соответственно расчетное сопротивление и площадь поперечного сечения продольной арматуры в i-м сечении плиты; h_oi — рабочая высота сечения; R_b — расчетное сопротивление бетона плиты сжатию (призменная прочность); d_i — длина плиты вдоль сечения i;

намечается схема излома плиты в предельном состоянии и определяются углы наклона линий излома по отношению к стороне плиты вдоль пролета l₂; для свободно опертых и защемленных по контуру плит схемы излома рекомендуется принимать соответственно по рис. 44 и 45, при этом угол наклона линий излома к сторонам вдоль пролета допускается принимать равным 45°. Для свободно опертых по трем сторонам плит рекомендуется рассматривать две схемы излома (рис, 44, б, в), при этом для плит с соотношением сторон l₂/l₂ ³ l допускается принимать, что угол j = 45°;

Pис. 44. Расчетные схемы излома свободно опертой плиты

а — опертой по контуру; б, в — опертой по трем сторонам

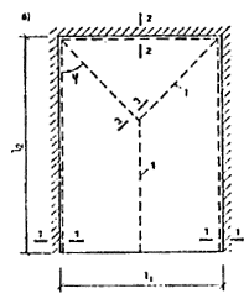

Рис. 45. Расчетные схемы излома плиты, защемленной по контуру (а) и трем сторонам (б)

1, 2, 3 — расчетные сечения при определении нагрузки образования трещин

определяется предельное значение равномерно распределенной нагрузки на плиты ;

нагрузка сопоставляется с расчетной нагрузкой на плиту q; прочность плиты считается обеспеченной, если ³ 1.

При загружении плиты на различных участках неодинаковыми распределенными нагрузками, а также точечными и полосовыми сосредоточенными нагрузками, допускается указанные нагрузки заменять приведенной равномерно распределенной нагрузкой, определяемой из условия равенства работ фактических и приведенной нагрузок на перемещениях, которые соответствуют заданной схеме излома плиты.

Для свободно опертой по контуру плиты предельная нагрузка вычисляется по формулам:

при армировании сетками, все стержни которых вдоль пролетов l₁ и l₂ доводятся до опор или обрываются в пролете по эпюре моментов согласно п. 6.11:

(152)

где М₁, М₂ — значения изгибающих моментов, воспринимаемые плитой при изгибе по балочным схемам соответственно вдоль пролётов l₁, l₂; g_р — коэффициент условий работы, определяемый по графику на рис. 46;

l = l₂/l₁. (153)

Рис. 46. График для определения коэффициента g_p, учитывающего пространственную работу плиты, опертой по контуру

а — при равномерном армировании; б — с концентрацией арматуры в средней части плиты

При армировании сетками, в которых стержни вдоль пролета попеременно не доводят до опор на расстояние а > 0,14l₁, а вдоль пролета l₂ все доводят до опор

, (154)

где x = а/l₁. (155)

Для свободно опертой по трем сторонам плиты, армированной в двух направлениях, предельная нагрузка принимается равной меньшему из значений, вычисляемых для двух схем излома по рис. 44, б, в.

При изломе плиты по схеме рис. 44, б

(156)

где (157)

y — коэффициент ортотропии армирования

(158)

При изломе плиты по схеме рис. 44, в

(159)

где (160)

В формулах (156) — (159) величина l вычисляется по формуле (153), при этом пролетом l₁ считается пролет вдоль свободного края плиты.

Для плиты, имеющей защемленные опоры, предельная нагрузка вычисляется по формулам:

при защемлении по контуру (рис. 45, а)

(161)

при защемлении по трем сторонам и одном свободном крае вдоль пролета l₁ (рис. 45, б)

(162)

где M₁, М₂ — изгибающие моменты, воспринимаемые в пролете плиты при изгибе соответственно вдоль пролетов l₁ и l₂; M_I, М¢_I — изгибающие моменты, воспринимаемые на опорах при изгибе вдоль пролета l₁; М_II, M¢_II   то же, вдоль пролета l₂.

6.28. Предварительно напряженные в одном направлении плиты рассчитываются по прочности с учетом следующих особенностей:

при расчете прочности принимается, что величина g_р = 1;

при расчете прочности плит, опертых по трем сторонам и имеющих армирование только вдоль пролета l₁, в виде предварительно напряженной арматуры, в формулах (156) и (159) принимается, что величина М₂ = 0, а коэффициент ортотропии y вычисляется исходя из изгибающих моментов M_b1 и M_b2, при которых в плите образуются трещины при ее изгибе соответственно вдоль пролетов l₁ и l₂, при этом учитывается влияние предварительного напряжения.

Многопустотные панели должны, кроме того, быть проверены расчетом по указаниям п. 6.33.

6.29. Для железобетонных плит перекрытий, кроме расчета по указаниям п. 6.27, необходимо проверять прочность по наклонным сечениям от действия поперечной силы. Расчет выполняется по указаниям норм проектирования железобетонных конструкций для наклонных сечений, проходящих через опоры.

Значение поперечной силы в опорном сечении для плиты, работающей на изгиб в двух направлениях, рекомендуется принимать большим из двух значений, подсчитанных исходя из упругой стадии работы плиты и в предельном состоянии (для принятой в расчете схемы излома плиты).

Для предварительного расчета допускается поперечную силу определять из условия опирания плиты по двум сторонам. Если требования расчета по поперечной силе оказываются выполненными без дополнительного армирования или повышения класса бетона плиты, то дальнейшего уточнения значения поперечных сил не требуется.

6.30. В случае, если задана нагрузка на плиты и требуется определить ее армирование, расчет рекомендуется выполнять в следующей последовательности:

а) задается тип и схема армирования плиты и предварительно назначается класс арматуры;

б) определяется оптимальное соотношение значений изгибающих моментов в расчетных сечениях и определяется требуемая площадь сечения арматуры;

в) при армировании плиты сварными сетками с использованием данных табл. 10 назначаются диаметры арматурных стержней и их шаги в сетке; при необходимости корректируются результаты расчета с учетом принятых классов и диаметров арматуры.

6.31. Для свободно опертой по контуру плиты, армированной сеткой, все стержни которой доводятся до опоры или половина стержней обрывается на расстоянии а £ 0,14 l₁   20d, изгибающие моменты M₁ и М₂, действующие соответственно вдоль пролетов l₁ и l₂, рекомендуется определять по формулам:

М₁ = М_оg_р(1   2/3n_орt/l); (163)

М₂ = М_оg_рn²_орt/3l, (164)

где М_о — изгибающий момент в среднем сечении плиты, соответствующий балочной схеме работы плиты вдоль пролета

М_о = q l²₁ l₂/8; (165)

g_р — коэффициент условий работы, определяемый по п. 6.27; n_орt — коэффициент, равный котангенсу угла наклона линии излома к стороне плиты вдоль пролета l₂; при оптимальном по условиям прочности армирования плиты коэффициент n_орt рекомендуется определять по формуле

n_орt = g_sh₀₂/(lh₀₁); (166)

g_s — коэффициент, зависящий от вида арматуры, вдоль пролетов l₁ и l₂; при армировании одинаковой арматурой в обоих направлениях коэффициент g_s = l; при армировании плиты вдоль пролета l₁ стержневой арматурой класса А-III, а вдоль пролета l₂ проволочной арматурой класса Вр-1 коэффициент g_s = 0,9; в остальных случаях коэффициент g_s определяется по формуле

g_s = R_s2C_s1/(R_s1C_s2); (167)

R_s1, C_s1 — расчетное сопротивление и стоимость 1 м арматурных стержней, расположенных вдоль пролета l₁; R_s2, C_s2 — то же, вдоль пролета l₂, h₀₁, h₀₂ — рабочая высота сечения плиты при изгибе соответственно вдоль пролетов l₁ и l₂.

Площади сечения арматуры А_s1, A_s2, расположенной соответственно вдоль пролетов l₁ и l₂, определяются по формулам:

A_s1 = R_bl₂x₁/R_s1; (168)

A_s2 = R_bl₁х₂/R_s2, (169)

где (170)

(171)

В случае, если по условиям расчета на монтажные нагрузки или по конструктивным соображениям арматура вдоль пролета l₂ задана, то изгибающий момент М₁, по которому определяется площадь арматуры вдоль пролета l₁, вычисляется по формуле

М₁ = [М_о (l   n²/3)   М₂l/n]g_р/l, (172)

где (173)

6.32. Для свободно опертой по трем сторонам плиты, армированной сеткой, все стержни которой доводятся до опоры, изгибающие моменты М₁ и М₂, по которым определяется площадь арматуры соответственно вдоль пролетов l₁ и l₂, вычисляются по формулам:

в случае, если l² > 0,25g_sh₀₂/h₀₁, то

М₁ = M_o(l   l/3n_орt/l); (174)

М₂ = M_on²_орt/(3l), (175)

где

n_орt = g_sh₀₂/(2lh₀₁); (176)

в случае, если l² £ 0,25g_sh₀₂/h₀₁

М₁ = M_o/_t(4n_орtl); (177)

М₂ = M_o(n_орt   4/3l), (178)

где

(179)

Особенности расчета по прочности многопустотных плит

6.33. Многопустотные плиты с пустотами цилиндрической формы, работающие на изгиб из плоскости в двух направлениях, а также плиты, опертые по двум сторонам, в которых пустоты расположены параллельно опорам, рассчитывают с учетом особенностей, изложенных в настоящем пункте.

Расчет прочности плиты по нормальным сечениям, перпендикулярным направлению пустот, выполняется для приведенного двутаврового сечения, для которого ширины сжатой и растянутой полок b¢_f,red и b_f,red равны ширине плиты b вдоль рассматриваемого сечения, а приведенные высоты (толщины) полок h¢_f,red, h_f,red и толщину стенки b_w,red определяют по формулам,

h¢_f,red = h¢_f + 0,0569d; (180)

h_f,red = h_f + 0,0569d; (181)

h_w,red = b — 0,8862dn, (182)

где h¢_f, h_f — минимальные толщины соответственно сжатой и растянутой полок; d — диаметр пустот в плите; п — количество пустот, пересекающих расчетное сечение плиты.

Расчет прочности плиты по нормальным сечениям, параллельным направлению пустот при действии изгибающего момента, выполняют как для прямоугольного сечения, при этом расчетная высота сжатой зоны не должна превышать минимальную толщину сжатой полки (в сечении вдоль оси пустоты).

Изгибающие моменты, действующие в расчетных сечениях, допускается определять как для плит сплошного сечения.

В многопустотной плите должна быть проверена прочность ребер на срез по горизонтальным сечениям и прочность полок на срез по вертикальным сечениям.

Для опертой по двум сторонам плиты с пустотами, расположенными параллельно опорам, прочность на срез проверяется по формулам:

для опорного ребра

(183)

для ближайшего к опорному промежуточного ребра

(184)

для полок (в сечении по ближайшей к опоре пустоте)

(185)

где q — расчетная нагрузка на плиту; l — расчетный пролет плиты; b_wo — минимальная толщина опорного ребра; b_w — то же, промежуточного ребра; R_bt — расчетное сопротивление бетона растяжению; j_b3 — коэффициент, принимаемый по СНиП 2.03.01—84 равным для бетона: тяжелого и ячеистого — 0,6; мелкозернистого — 0,5; легкого при марке по средней плотности D1900 и более — 0,5; D1800 и менее — 0,4.

Для опертой по четырем сторонам плиты с пустотами, расположенными вдоль длинной стороны плиты, а также для опертой по трем сторонам плиты с пустотами, расположенными перпендикулярно свободному краю, расчет ребер и плит по прочности на срез рекомендуется определять по формулам (183) и (185) как для плиты, опертой по двум сторонам, параллельным пустотам.

Для опертой по трем сторонам плиты с пустотами, расположенными параллельно свободной стороне плиты, при соотношении ее сторон l₂/l₁ > 2, прочность ребер на срез проверяют по формулам:

для крайнего опорного ребра

(186)

для ближайшего к опорному промежуточного ребра

(187)

где b_wo — минимальная толщина опорного ребра; b_w — то же, промежуточного ребра; s_o — расстояние по горизонтали от оси опоры до центра первой пустоты в плите. Приближенно допускается принимать, что

s_o = (b_wo + d)/2; (188)

s — шаг пустот;

(189)

I   момент инерции при изгибе для сечения плиты, перпендикулярного пустотам; при симметричном по высоте плиты расположении пустот

I = l₂h³/12   npd⁴/64; (190)

I_tor   момент инерции при свободном кручении для сечения плиты, перпендикулярного пустотам; величину I_tor допускается определять как для замкнутого коробчатого сечения по формуле

91)

h — количество пустот, h_f — толщина полки.

Особенности расчета по прочности предварительно напряженных плит, опертых по трем сторонам

6.34. При расчете по прочности опертых по трем сторонам плит с комбинированным армированием в виде предварительно напряженной арматуры с площадью сечения А_sp и ненапряженной арматуры с площадью сечения А_s вводят приведенные сопротивления (R_s,red), стоимость арматуры (C_s,red) и расчетную высоту сечения с комбинированным армированием (h_o,red), которые вычисляют по формулам:

R_s,red = (R_sрA_sp + R_sА_s)/А_s,red; (192)

C_s,red = (C_sрA_sр + C_sА_s)/А_s,red; (193)

h_o,red = (h_oрA_sp + h_osА_sR_s/R_sр)/ А_s,red, (194)

где А_s,red = A_sp + А_s; (195)

R_sр, C_sр, — соответственно расчетное сопротивление растяжению и стоимость предварительно напряженной арматуры; R_s, C_s —то же, ненапряженной арматуры; h_oр — расчетная высота сечения для предварительно напряженной арматуры; h_os — то же, ненапряженной арматуры.

6.35. При расчете по прочности опертых по трем сторонам плит с армированием только предварительно напряженной арматурой, параллельной свободному краю плиты, необходимо дополнительно проверить трещиностойкость плиты для сечений вдоль пустот.

При проверке трещиностойкости учитывается расчетное сопротивление бетона растяжению R_bt, которое определяется как для бетонного элемента.

Прочность многопустотной плиты по сечению вдоль средней по ее ширине пустоты при совместном действии общего и местного изгиба проверяют по формуле

(196)

где 0,85 — коэффициент, приближенно учитывающий возможное снижение прочности бетона на растяжение при установлении класса бетона по прочности на сжатие; h_red — приведенная высота полки, вычисляемая по формуле (181).

В случае, если условие (196) выполнено, то плиту допускается армировать в одном направлении. Расчет такой плиты выполняют с использованием следующих предпосылок:

направление трещин при разрушении плиты совпадает с направлением первоначальных трещин и зависит от соотношения сторон плиты l = l₂/l₁ и моментов трещинообразования бетонного сечения плиты M_crc1 и M_crc2 соответственно при изгибе вдоль пролетов l₁ и l₂;

момент трещинообразования M_crc1 определяется с учетом влияния предварительного напряжения арматуры по формуле

M_crc1 = R_bt,serW_pl,1 + Р(e_op + r), (197)

где R_bt,ser — расчетное сопротивление бетона плиты осевому растяжению для предельных состояний второй группы; W_pl,1 — пластический момент сопротивления сечения плиты, перпендикулярного свободному краю (определяется по указаниям норм проектирования железобетонных конструкций и пособий к нему; Р — усилие предварительного обжатия за минусом потерь предварительного напряжения; e_op — эксцентриситет усилия Р относительно центра тяжести приведенного сечения; r — расстояние от центра тяжести приведенного сечения до ядровой точки, наиболее удаленной от растянутой зоны, трещинообразование которой проверяется;

r = jW_red/A_red, (199)

j = 1,6   s_b/R_b,ser, (199)

но не менее 0,7 и не более 1; s_b — максимальное напряжение в сжатом бетоне от внешней нагрузки и усилия предварительного напряжения, вычисление как для упругого тела по приведенному сечению;

момент трещинообразования M_crc2 определяется для сечения по пустоте; при симметричном по высоте расположении пустот

M_crc2 = R_bt,serh_f (h   h_f) l₁. (200)

Прочность плиты с заданным армированием предварительно напряженной арматурой, расположенной параллельно свободному краю, должна удовлетворять условиям:

(201)

(202)

где М₁ — изгибающий момент, воспринимаемый плитой при опирании по двум сторонам; коэффициенты n₁ и n₂ вычисляют соответственно по формулам (157) и (160).

Особенности расчета по прочности монолитных плит

6.36. Для определения требуемого по условиям прочности армирования монолитных плит рекомендуется предварительно задавать значения коэффициентов ортотропии армирования y, y_I, y_II, которые характеризуют соотношение изгибающих моментов в пролетных и опорных сечениях плиты, приходящихся на единицу длины сечения (рис. 47).

Рис. 47. Схемы действия изгибающих моментов и распределения рабочей арматуры в плитах

а — защемленных по контуру; 6 — защемленных по трем сторонам и четвертой свободной

В зависимости от схемы опирания плиты и соотношения ее размеров в плане коэффициенты ортотропии рекомендуется назначать по табл. 11.

Таблица 11

При заданной распределенной нагрузке на плиту q погонный изгибающий момент m₁, по которому подбирается пролетная арматура, располагается вдоль пролета l₁, определяется по формулам:

для плиты, защемленной по контуру,

(203)

для плиты, защемленной по трем сторонам и одной свободной,

(204)

где y_I, y¢_I — коэффициенты ортотропии для параллельных опорных сечений вдоль стороны плиты длиной l₂; y_II, y¢_II   то же, длиной l_I, (для свободного края величина y¢_II).

Погонные изгибающие моменты в других сечениях плиты вычисляют по формулам:

m₂ = m₁ y; (205)

m_I = m_I y_I; (206)

m_II = m₂y_II, (207)

где m₂ — погонный изгибающий момент в пролете плиты, вызывающий изгиб вдоль пролета l₂; m_I — погонный изгибающий момент на опоре плиты, вызывающий изгиб вдоль пролета l₁; m_II — то же, вдоль пролета l₂.

6.37. При одностороннем защемлении плиты стеной (см. рис. 42) изгибающий момент в опорном сечении следует ограничивать несущей способностью анкера

m_I(II) £ 0,9h_on_an, (208)

где n_an — погонное растягивающее усилие в анкерах, определяемое расчетом на выкалывание бетона,

n_an = 0,5 А_ап R_bt; (209)

А_ап — площадь проекции поверхности выкалывания па плоскость, нормальную к анкеру.

При анкеровке сетки поперечным стержнем площадь поверхности выкалывания определяют по формуле

А_ап = 2l_ап b, (210)

где l_ап — длина заделки верхней сетки за грань опоры, принимается не менее 10d (d — диаметр продольного стержня верхней сетки).

Поперечный анкерующий стержень рекомендуется выполнять из стали класса А-III и назначать по табл. 12 в зависимости от усилия n_an, приходящегося на один продольный стержень.

Таблица 12

6.38. В сборно-монолитных перекрытиях дополнительно проводят проверку прочности шва сопряжения монолитной и сборной части плиты на сдвиг из условия

t £ R_t, (211)

где t — касательное напряжение в шве, определяемое по формуле

t = Q/(bz), (212)

Q — поперечная сила от внешних нагрузок в нормальном сечении сборно-монолитного перекрытия; b — расчетная ширина сечения, z — плечо внутренней пары сил; R_t — предельное сопротивление срезу, зависящее от характера контактной поверхности шва, принимаемое равным 0,2 МПа при гладкой поверхности скорлупы и 0,3 МПа — при механическом создании зарубок и вмятин.

Расчет железобетонных плит перекрытий по предельным состояниям второй группы

6.39. Сборные плиты, не имеющие специальных связей для обеспечении неразрезности перекрытий на опорах, рассчитывают по предельным состояниям второй группы как свободно опертые. При защемлении перекрытий стенами в случае, если на опоре не образуются трещины, а также при наличии специальных связей, обеспечивающих неразрезность перекрытий на опорах, разрешается при расчете плит по предельным состояниям второй группы рассматривать две стадии их работы: до и после защемления.

Расчет по предельным состояниям второй группы до защемления плиты выполняют в предположении ее свободного опирания. Для этой стадии проверяется возможность образования в пролете плит трещин и определятся их кратковременное раскрытие от нагрузок, приложенных до защемления плиты. При расчете учитывают нагрузки от собственного веса плиты и опирающихся на нее сборных элементов (плит основания пола, панельных перегородок, санитарно-технических кабин и др.), устанавливаемых до монтажа плит очередного этажа, а также временная нагрузка от веса монтажного оборудования (подкосов, кондукторов и т.п.), емкостей с раствором или складируемых на перекрытии материалов. Временную монтажную нагрузку рекомендуется принимать не менее 0,5 кН/м² (50 кгс/м²).

Для второй стадии работы плиты определяют кратковременные прогибы от нагрузки, приложенной после защемления плиты (перегородки из штучных материалов, полы, временная нагрузка), и приращение прогибов от всех длительно действующих нагрузок, обусловленное развитием деформаций ползучести бетона плиты, а также проверяют возможность образования трещин в пролете и на опорах от суммарных нагрузок. В случае образования трещин на опорах при отсутствии специальных связей, рассчитанных на восприятие изгибающих моментов в опорных сечениях, плита рассчитывается как свободно опертая. При образовании трещин в пролете проверяется их раскрытие от длительно действующей нагрузки.

При расчете сборных плит с учетом защемления на опорах рекомендуется учитывать конечную жесткость при повороте опорных закреплений.

6.40. Для монолитных плит все нагрузки разрешается считать приложенными после снятия опалубки.

Сборные плиты-скорлупы сборно-монолитных перекрытий разрешается проверять расчетом по предельным состояниям второй группы только для монтажа. Для уменьшения их прогибов и предотвращения образования трещин до набора монолитным бетоном расчетной прочности рекомендуется применять временные телескопические подставки. Для монтажа сборных плит-скорлуп рекомендуется применять такие схемы их подъема, которые не приводят к образованию трещин.

Сборно-монолитное перекрытие после набора бетоном расчетной прочности рассчитывают аналогично монолитному перекрытию.

6.41. При определении прогибов плит перекрытий нагрузку от веса ненесущих панельных наружных стен и перегородок принимают по п. 6.25.

Сосредоточенные нагрузки от наружных стен и перегородок допускается заменять равномерно распределенной нагрузкой, эквивалентной по величине изгибающему моменту в перекрытиях.

6.42. При расчете плит перекрытий по предельным состояниям второй группы различаются следующие нагрузки: q_n   нормативная нагрузка, по которой проверяется образование трещин в плите; q_l — нормативная длительно действующая нагрузка, по которой проверяют прогибы и раскрытие трещин; q₁ — нагрузка, приложенная к плите до ее защемления (при учете двух стадий работы плиты); q₂ — то же, после защемления плиты.

При определении нагрузки q_n учитывается полное значение временной нагрузки, равное для квартир жилых зданий 1,5 кН/м² (150 кгс/м²). При определении нагрузки q₁ учитывается только длительно действующая часть временной нагрузки, равная 0,3 кН/м² (30 кгс/м²).

Нагрузки q₁, q₂ определяют по п. 6.39.

Все нагрузки определяют с коэффициентом безопасности по нагрузке, равным 1.

6.43. Прогибы и раскрытие трещин плиты, работающий на изгиб из плоскости в двух направлениях, разрешается определять приближенно путем линейной интерполяции прогибов, соответствующих нагрузке, при которой образуются трещины в плите q_crc, и предельной нагрузке q_ser, определенной исходя из характеристик материала плиты для предельных состояний второй группы. Для плиты, рассчитываемой с учетом двух стадий работы (до и после защемления), при определении прогибов и раскрытии трещин следует различать случаи, когда трещины образуются до и после защемления плиты.

Расчет железобетонных плит по образованию трещин

6.44. Образование трещин проверяют для сечения по середине пролета l₁ плиты, а для защемленных стенами плит также для опорных сечений.

6.45. Для сборной свободно опертой плиты нагрузку q_crc, при которой в ней образуются трещины в пролете, определяют по формуле

q_crc = M_crc/(a₁ l²₁ l₂), (213)

где M_crc — изгибающий момент, соответствующий образованию трещин в расчетном сечении плиты; для предварительно напряженных плит величина M_crc вычисляется с учетом влияния предварительного напряжения арматуры на момент образования трещин; a₁ — коэффициент, определяемый для плит, опертых по четырем и трем сторонам (рис. 48 и 49); для плиты, опертой по двум противоположным сторонам, коэффициент a₁ = 0,125.

Для сборных плит, рассчитываемых с учетом двух стадий работы (до и после защемления), нагрузки q_crc и q^о_crc, при которых образуются трещины соответственно в пролете и на опоре, рекомендуется вычислять по формулам:

(214)

(215)

где q₁ — нагрузка, приложенная к плите до ее защемления; а₂, а₃ — коэффициенты, определяемые для плит, опертых по четырем и трем сторонам, по графикам рис. 48 и 49; для плиты, опертой по двум противоположным сторонам, а₂ = 0,0417; а₃ = 0,0833; а — коэффициент, учитывающий упругую податливость защемления,

(216)

К_j — коэффициент жесткости опоры при повороте, вычисляемый для платформенного стыка по формуле

(217)

Ei_p — изгибная жесткость плиты перекрытия при изгибе вдоль пролета l₁; d — длина плиты вдоль опоры; b_pl,1, b_pl,2 — глубины опорных площадок плиты перекрытия соответственно для верхнего и нижнего растворных швов; l_m,1, l_m,2 — коэффициенты податливости при сжатии соответственно верхнего и нижнего растворных швов, определяемые по прил. 2; M^о_crc — изгибающий момент, при котором образуются трещины в опорном сечении плиты.

В случае если q^о_crc < q_п, то плита рассчитывается как свободно опертая.

Рис. 48. Коэффициенты для плит, свободно опертых по контуру

Рис. 49. Коэффициенты для плит, свободно опертых по трем сторонам

6.46. Для монолитной плиты сплошного сечения нагрузка q_crc,i, при которой образуются трещины в i-м сечении плиты (см. рис. 45), определяется по формуле

q_crc,i = а^о_i h² R_bt, (218)

где а^о_i — коэффициент, определяемый в зависимости от соотношения сторон плит и схемы защемления по табл. 13.

Таблица 13

Расчет прогибов железобетонных плит

6.47. Прогибы свободно опертых по двум сторонам плит определяются по нормам проектирования железобетонных конструкций. Максимальные прогибы от длительно действующих нагрузок свободно опертых по трем или четырем сторонам плит с закрепленными от подъема углами разрешается определять по формулам:

в случае, когда трещины не образуются, q_crc > q_n

f = j_b2 l⁴₁ b₁ q_l/(j_b1 E_b h₃), (219)

где b₁ — коэффициент, вычисляемый по графикам на рис. 50, 51 в зависимости от схемы опирания плиты; q_l — длительно действующая нагрузка, по которой проверяется прогиб плиты; E_b — начальный модуль упругости бетона плиты; h — толщина плиты;

Рис. 50. Коэффициенты b_i для плит, свободно опертых по контуру

Рис. 51. Коэффициенты b_i для плит, свободно опертых по трем сторонам

в случае, когда трещины образуются при нагрузке (q_crc < q_l),

f = j_b2 f_crc + (f_ser — j_b2 f_crc) (q_l   q_crc)/( q_ser   q_crc), (220)

где f_crc — кратковременный прогиб при нагрузке q_crc, соответствующей моменту образования трещин в плите;

(221)

j_b1 — коэффициент, учитывающий влияние кратковременной ползучести бетона и определяемый для бетонов: тяжелого, легкого при плотном мелком заполнителе — 0,85; легкого при пористом мелком заполнителе — 0,7; j_b2 — коэффициент, учитывающий влияние длительной ползучести на деформации элемента без трещин, определяемый по СНиП 2.03.01—84: для тяжелого, легкого и ячеистого бетонов при w, равной 40 — 75 % (влажности воздуха окружающей среды), j_b2 = 2, при w ниже 40 % j_b2 = 3; f_ser — прогиб плиты в предельном состоянии от длительных нагрузок, вычисленный исходя из расчетных характеристик бетона и арматуры, для предельных состояний второй группы

(222)

R_s,ser — расчетное сопротивление для предельных состояний второй группы арматуры плиты, расположенной вдоль пролета l₁; E_s1 — модуль упругости арматуры, расположенный вдоль пролета l₁; h_o1 — рабочая высота сечения при изгибе плиты вдоль пролета l₁; m — приведенный коэффициент армирования,

m = (m₁ n²_j + m₂)/(1 + n²_j), (223)

m₁, m₂ — коэффициенты армирования (отношение площади сечения арматуры к площади всего сечения) соответственно вдоль пролетов l₁ и l₂; n_j   котангенс угла наклона линии излома, принимаемый для плит, опертых по четырем сторонам, а также по трем сторонам при l £ 1, равным 1, а при l > 1 — определяется по указаниям п. 6.27; n — коэффициент, характеризующий упругопластическое состояние бетона сжатой зоны, принимаемый по СНиП 2.03.01—84. При продолжительном действии нагрузок для конструкций из тяжелого и легкого бетона при влажности воздуха окружающей среды 40 — 75 % n = 0,15; ниже 40 % n = 0,l;

x = 0,1 + 0,5m R_s,ser/R_b,ser, (224)

h₁ — коэффициент, учитывающий возможные отклонения толщины защитного слоя арматуры; для опертых по контуру армированных сетками плит толщиной менее 16 см

h₁ = h_o1/(h_o1 — 0,7), (225)

но не более 1,2; в остальных случаях принимается по СНиП 2.03.01—84. В формуле (225) величину h_o1 принимать в см. h₂ — коэффициент, учитывающий несовпадение наибольшего прогиба плиты с прогибом в точке пересечений линий излома и определяемый по формулам:

для опертых по контуру плит

h₂ = 1 + 0,2(l₂/l₁   1); (226)

для плит, опертых по трем сторонам

при l₂ ³ 0,5l₁, h₂ = 1 + 0,2(2l₂/l₁   1); (227)

при l₂ £ 0,5l₁, h₂ = 1   (1   2l₂/l₁)²; (228)

q_ser — предельная нагрузка на плиту, вычисляемая в п. 6.27 с использованием расчетных характеристик арматуры и бетона для предельных состояний второй группы;

в случае, когда трещины образуются при нагрузке q_crc ³ q_n,

f = f_crc (j_b2q_l   q_n + q_crc)/q_crc + (f_ser   f_crc)(q_n   q_crc)/(q_ser   q_crc), (229)

где f_ser — вычисляется по формуле (222) при n = 0,45.

6.48. Максимальные прогибы от длительно действующих нагрузок сборных плит, рассчитываемых с учетом двух стадий их работы (до и после защемления), разрешается определять по формулам:

в случае, когда трещины в пролете не образуются (q_crc > q_n), то

f = j_b2 l⁴₁[b₁q_l   a(q_l   q₁)(b₁   b₂)]/(j_b1 E_b h³), (230)

где b₁, b₂ — коэффициенты, определяемые по графикам на рис. 50, 51; а — коэффициент, учитывающий податливость защемления плиты и определяемый по формуле (216); q₁ — нагрузка, при которой происходит упругое защемление плиты;

в случае, когда трещины в пролете образуются до упругого защемления плиты, q₁ ³ q_crc

f = j_b2 f_crc + (f_ser   j_b2 f_crc)(q_l   q_crc   Dq)/(q_ser   q_crc), (231)

где f_crc — вычисляется по формуле (221); f_ser — вычисляется по формуле (222);

Dq = a(q_l   q₁)(1   b₂/b₁); (232)

в случае, когда трещины в пролете образуются после упругого защемления плиты, q₁ < q_crc

f = j_b2[f^o_crc + (f_ser   f^o_crc)(q_l   q^o_crc)/(q_ser   q^o_crc), (233)

где

f^o_crc = [b₁ q^o_crc   (q^o_crc   q_l)( b₁   b₂)a] l⁴₁/(j_b1 E_b h³), (234)

q^o_crc — нагрузка, при которой в защемленной плите образуются трещины в пролете.

6.49. Для монолитных плит, защемленных по контуру или трем сторонам, максимальный прогиб определяется по формулам:

в случае, когда трещины в пролете не образуются (q_crc ³ q_n)

f = j_b2 b₂ q_l l⁴₁/(j_b1 E_b h³); (235)

в случае, когда трещины в пролете образуются при нагрузке q_crc < q_l,

f = f^o_crc + (f^o_ser   f^o_crc) (q_l   q_crc)/(q_ser   q_crc), (236)

где f^o_crc — прогиб защемленной плиты в момент образования трещин в пролете, определяемый по формуле

f^o_crc = b₂ q_crc l⁴₁/(j_b1 E_b h³); (237)

f^o_ser — прогиб защемленной плиты в предельном состоянии от длительных нагрузок, вычисленный исходя из расчетных характеристик бетона и арматуры для предельных состояний второй группы

f^o_ser = f_ser 0, (238)

где f_ser — вычисляется по формуле (222); 0 — коэффициент, учитывающий влияние защемления плиты на ее прогибы в предельном состоянии и определяемый по табл. 14 в зависимости от значения величины

(239)

y_i — коэффициенты, характеризующие ортотропию армирования плиты (см. п. 6.36); п — количество защемленных сторон плиты;

Таблица 14

в случае, если трещины образуются при нагрузке q_сrс, удовлетворяющей условиям, что q_l < q_сrс £ q_n

f = [f^o_crc + (f^o_ser   f^o_crc) (q_n   q_crc)/(q_ser   q_crc)] q_l/q_n. (240)

Расчет раскрытия трещин

6.50. Ширина раскрытия трещин железобетонных плит определяется согласно СНиП 2.03.01—84 в зависимости от значения напряжения s_s, в растянутой арматуре в сечении с трещиной.

Для плит, опертых по контуру и трем сторонам, напряжение разрешается определять по формулам:

при q_l > q_crc

s_s = s_s,crc + (R_s,ser   s_s,crc)(q_l   q_crc)/(q_ser   q_crc); (241)

при q_l £ q_crc < q_n

s_s = [+ (R_s,ser   s_s,crc)(q_n   q_crc)/(q_ser   q_crc)] q_l/q_n, (242)

где s_s,crc — напряжение в арматуре непосредственно после образования трещины в сечении

(243)

M_сrc — изгибающий момент, при котором в рассматриваемом сечении образуются трещины; x — вычисляется по формуле (224).

6.51. В слабоармированных сечениях плиты при m £ 0,8 % расчетное значение раскрытия трещин допускается уменьшать умножением на коэффициент w, учитывающий работу растянутого бетона над трещинами,

w = w₁ w₂ £ 1, (244)

где w₁   коэффициент, учитывающий уровень нагружения

(245)

m_n, m_l — изгибающий момент, действующий в сечении плиты соответственно от нагрузки q_n и q_l:

m_n = m_crc + (m_ser   m_crc)(q_n   q_crc)/(q_ser   q_crc); (246)

m_l = m_crc + (m_ser   m_crc)(q_l   q_crc)/(q_ser   q_crc), (247)

m_ser — предельный момент, воспринимаемый сечением плиты; определяется при характеристиках бетона и арматуры, соответствующих предельным состояниям второй группы; m_о — момент, при котором растянутый бетон над трещинами практически выключается из работы:

(248)

W_о — упругий момент сопротивления сечения при изгибе; s = 100 Н/см² — сжимающее напряжение; y₂ — коэффициент, учитывающий длительность действия нагрузки;

y₂ = l,8m_crc/m_n ³ 1; (249)

при m_o < m_n коэффициент y₂ = 1.

Расчет плит перекрытия на монтажные воздействия

6.52. Для монтажа плит перекрытий рекомендуется предусматривать статически определимые схемы подъема. Распределение усилий от собственного веса плиты в точках подвески ее к монтажной траверсе задается конструкцией этой траверсы, выполняемой в виде рычажного механизма или системы вращающихся блоков.

Плиты перекрытий и монтажную оснастку для их подъема в горизонтальном положении следует проектировать исходя из условия, что проекция на поверхность плиты ее центра тяжести и крюка подъемного крана должны совпадать. Это условие распространяется на симметричные и несимметричные изделия.

Применение статически неопределимых систем подъема (траверсы с постоянным закреплением четырех стропов на кольце) допускается только для плит шириной до 2 м, опираемых по коротким сторонам. В этом случае плита рассчитывается как подвешенная на двух петлях, расположенных по диагонали.

6.53. При проектировании системы подъема и размещении монтажных петель или отверстий следует стремиться к тому, чтобы изгибающие моменты от монтажных воздействий не превосходили моментов от полной нормативной нагрузки. Если это условие выполнить не удается, то при расчете деформаций плиты в эксплуатационной стадии следует учитывать снижение их жесткости в результате кратковременного действия монтажных нагрузок в тех случаях, когда они вызывают появление трещин.

54. Для монтажных (подъемных) петель плит перекрытий следует применять только горячекатаную арматурную сталь класса А-I.

55. В зависимости от статического усилия, приходящегося на одну петлю, диаметр ее принимается по табл. 15.

Таблица 15

При использовании монтажных траверс, обеспечивающих приложение нагрузки под углом к оси симметрии петли менее 15°, а также при подъеме плит за четыре петли не балансирующей траверсой (статически неопределимой системой), когда вся нагрузка от веса панели считается приложенной только к двум любым петлям, расположенным по диагонали, приведенные в табл. 15 значения предельных статических усилий могут быть повышены на 50 %.

6.55. При расчете плит на монтажные нагрузки их собственный вес, определяемый с учетом производственной влажности, принимается с коэффициентом динамичности 1,4. Соответственно увеличиваются и сосредоточенные усилия в местах подвески панелей. Все расчетные характеристики бетона принимаются сниженными с учетом отношения отпускной прочности бетона к проектной. Учитывая кратковременность динамических перегрузок, расчетные характеристики бетона умножают на коэффициент условия работы g_b2 = 1,1.

6.56. На монтажные воздействия проверяются сечения, параллельные сторонам плиты, проходящие через оси подъемных петель или монтажных отверстий, а также те, в которых значения поперечной силы равны нулю. Изгибающие моменты в указанных сечениях определяют из условия равновесия внешних и внутренних сил по формулам сопротивления материалов для статически определимых стержневых систем.

Изгибающий момент, приходящийся на единицу ширины сечения, определяют по формуле

m = Mg/b, (250)

где M, Н×м — изгибающий момент от монтажных воздействий, действующий в сечении шириной b; g — коэффициент неравномерности распределения изгибающего момента по ширине сечения с учетом пластического перераспределения напряжений.

При расположении сечения, в котором поперечная сила равна нулю, на расстоянии большем 0,4 расстояния между ближайшими петлями или монтажными отверстиями до оси этих петель (или отверстий), коэффициент g принимается равным 1,2 — для расчета по трещинообразованию, 1 — для расчета необходимого армирования. В остальных случаях коэффициент g принимается соответственно равным 1,4 и 1,2.

6.57. Плиты шириной до 2 м, поднимаемые за 4 петли небалансирующей траверсой, считаются подвешенными только к двум любым петлям, расположенным по диагонали.

При расчете таких плит на монтажные воздействия проверяется необходимость постановки и сечение верхней поперечной по отношению к пролету арматуры.

Верхняя арматура не предусматривается, если соблюдается условие

M_crc,lon ³ 0,175Gb, (251)

где M_crc,lon, кН/м ¾ изгибающий момент в продольном сечении плиты, при котором напряжения в верхней растянутой зоне бетона достигают величины расчетного сопротивления растяжению R_bt с учетом отношения отпускной и проектной прочности бетона; G, кН — монтажный вес плиты, умноженный на коэффициент динамичности 1,4; b, м ¾ ширина плиты.

Для плит сплошного сечения условие (251) может быть записано в виде

R_bt ³ 0,6 Gb (252)

где l и h соответственно длина и толщина плиты.

При несоблюдении условия (251) верхняя поперечная арматура, распределенная но длине элемента, подбирается из условия восприятия изгибающего момента

М ³ 0,15 Gb. (253)

6.58. Плиты, поднимаемые за 6 точек с помощью траверсы, обеспечивающей равенство усилий во всех стропах, рассчитываются в предположении равенства вертикальных составляющих усилий, приложенных к монтажным петлям или отверстиям. Для среднего поперечного сечения вертикальные составляющие усилий, приложенных к средней паре петель (или отверстий), принимаются с коэффициентом 1,2, а вертикальные составляющие усилий, приложенных в остальных четырех точках, — с коэффициентом 0,9.

6.59. В случае, когда по технологическим или конструктивным причинам подъемные петли устанавливают по боковым граням плит, не менее 50 % верхней расчетной арматуры следует располагать в зоне концентрации растягивающих напряжений в непосредственной близости от петель.

Для предотвращения вырывания петель из плоскости панелей у края петлевой ниши в бетоне следует предусматривать анкерные петли, снабженные в местах перегиба анкерующими стержнями периодического профиля, диаметром не менее диаметра монтажной петли. Анкерные петли выполняются из стали класса A-I, а их сечение рассчитывается на монтажное усилие, действующее на петлю, с коэффициентом динамичности 1,4 (без учета разложения усилия по обеим ветвям анкерной петли).

6.60. В целях приближения характера работы плиты во время подъема к характеру работы во время эксплуатации при опирании по четырем сторонам подъемные петли рекомендуется также располагать по четырем сторонам: в середине коротких сторон и на 1/3 от краев длинных (рис. 52).

Значения изгибающего момента при подъеме, приходящегося на единицу ширины плиты, в этом случае следует определять по формуле

m = Gb, (254)

где b — безразмерный коэффициент, принимаемый для различных точек плиты по табл. 16, в зависимости от соотношения сторон плиты l = l₂/l₁.

Примечание. Отрицательное значение коэффициента означает, что растянута верхняя зона плиты.

Сечение верхней арматуры, предназначенной для восприятия растягивающих усилий в точках А и В (см. рис. 52), следует определять по величинам изгибающих моментов в этих точках, принимая, что ширина сечения равна 0,1 ширины плиты (меньшего ее пролета). Всю эту арматуру следует концентрировать в непосредственной близости от лунки или ниши, в которой установлена монтажная петля. Длину стержней указанной арматуры следует назначать равной 100 ее диаметрам, по не менее 800 мм (в обе стороны от оси петли по 50d или по 400, d — диаметр петли).

Pис. 52. Размещение монтажных петель в плите, опертой на стены по контуру

а — симметричная плита, б — асимметричная плита (с балконом); в — симметричная плита длиной 4,2 м и менее; А, В, С — точки, в которых определяются усилия; е ¾ расстояние между центрами тяжести несущей части всей комплексной панели

В случае асимметричных плит с балконами и плитами основания раздельного (плавающего) пола монтажную петлю, расположенную со стороны балкона, рекомендуется смещать по направлению к центру тяжести изделия на величину 6е (рис. 52, в). Таким способом достигается центрирование плиты и частичное использование при монтаже несущей способности балконной консоли. Указанные плиты допускается рассчитывать по формуле (254), принимая в расчет их полную длину.

В опираемых по контуру плитах длиной не более 4,2 м допускается устройство четырех монтажных петель, располагаемых в серединах каждой из сторон (рис. 52, г). Указанные плиты следует рассчитывать по формуле (254), принимая коэффициент b по табл. 17.

Таблица 17

Примечание. Отрицательное значение b означает, что растянута верхняя зона плиты.

Рис. 53. Схема к примеру расчета сборной плиты перекрытия, опертой по контуру

Остальные условия расчета и конструирования таких плит то же, что и плит с шестью монтажными петлями.

6.61 При бетонировании монолитных конструкций необходимо использовать оптимальное количество опалубки, что связано со cроками ее оборачиваемости и условиями распалубки. Поэтому кроме основного расчета на эксплуатационную нагрузку в случае необходимости дополнительно проверяется плита по прочности и трещиностойкости на действие нагрузки, учитывающей особенности технологии возведения здания.

6.62. Возможны два варианта демонтажа опалубки монолитной плиты перекрытия: полная распалубка и частичная с переопиранием на инвентарные стойки.

Плита при полном распалубливании рассчитывается на нагрузки, учитывающие собственный вес с коэффициентом надежности по нагрузке g_f = 1,2 и сосредоточенную нагрузку от веса рабочего и груза G = l,3 кН (g_f = 1,3), находящегося в невыгодном сечении плиты. Распалубочная прочность бетона принимается в соответствии со СНиП III-15-76.

При бетонировании монолитных конструкций или при частичном распалубливании плиты перекрытия нижележащая плита проверяется на сосредоточенные нагрузки Q, передаваемые стопками при набранной прочности бетона на момент загружения.

Расчетная схема монолитной плиты принимается в виде однопролетной балки, защемленной на опорах пролетом l₁.

63. В сборно-монолитной конструкции перекрытия при расчете на монтажные нагрузки необходимо произвести проверку плиты-скорлупы при следующих стадиях монтажа:

при подъеме и установке скорлупы в проектное положение;

при бетонировании монолитного слоя перекрытия.

Подъем плиты-скорлупы производится с помощью строповочного захвата пли самобалансирующей траверсы за четыре, шесть или восемь монтажных петель. Количество петель определяется расчетом. Монтаж скорлупы в проектное положение производится на временную систему опорных прогонов и стоек, после чего бетонируется монолитный слой плиты.

Плита-скорлупа рассчитывается с коэффициентами надежности по нагрузке: при расчете на монтажные нагрузки g_f =1,5; при расчете на нагрузки, возникающие при бетонировании монолитного слоя от собственного веса скорлупы, g_f = 1,1, от веса слоя монолитного бетона g_f = 1,2 и от нагрузки людей и транспортных средств, равной 1,5 кН/м^2, g_f = 1,3.

Монтаж скорлупы производится при требуемой расчетной прочности бетона, но не менее 70 %.

Расчетная схема скорлупы на монтажные воздействия принимается в виде неразрезной балки в расчетном направлении.

6.64. Конструктивное решение скорлупы может быть выполнено в двух вариантах: без внешнего армирования или с внешним армированием.

В первом случае арматура скорлупы размещена в толще плиты, во втором — для увеличения прочности (жесткости) скорлупа дополнительно армирована треугольными каркасами с внешней арматурой.

6.65. Изгибающий момент, воспринимаемый сечением скорлупы, принимается равным большему из значений величин M_b и M_s, определяемых по формулам:

M_b = R_btbh²₁/3,5; (255)

М_s = R_sA_s [h₀₁   0,5R_sA_s/(R_bb)], (256)

где h₁ и h₀₁ — толщина и рабочая высота сечения скорлупы; b — расчетная ширина скорлупы; A_s —площадь сечения расчетной арматуры.

При наличии внешнего армирования расчет скорлупы в опорном сечении производится из условия

(257)

где А¢_s — площадь сечения внешней арматуры; h¢_o — рабочая высота, равная расстоянию от сжатой грани скорлупы до центра площади сечения внешней арматуры.

Подъем скорлупы с внешней арматурой в проектное положение производится за монтажные петли.

Образование трещин в скорлупе до эксплуатационной стадии работы не допускается.

ПРИМЕРЫ РАСЧЕТА ПЛИТ ПЕРЕКРЫТИЯ

Пример 8. Свободно опертая по контуру плита перекрытия крупнопанельного здания (рис. 53).

Исходные данные. Размеры плиты в плане — 3580 ´ 6580 мм. Толщина 120 мм. Размеры опорных площадок: вдоль короткого пролета — 50мм; вдоль длинного пролета — 70 мм.

Расчетные пролеты плиты: l₁ = 3580 — 50 = 3530 мм; l₂ = 6580 — 70 = 6510 мм.

Соотношение расчетных пролетов l = l₂/l₁ = 6510/3530 = 1,844.

Плита из тяжелого бетона класса по прочности на сжатие В 15 кассетного изготовления. Расчетные сопротивления:

для предельных состоянии первой группы (при расчете на длительные нагрузки) R_b = 8,5 × 0,9 × 0,85 = 6,5 МПа; R_bt = 0,75 × 0,9 × 0,85 = 0,57 МПа;

для предельных состояний второй группы R_b,ser = 11 МПа; R_bt,ser = 1,15 МПа.

Начальный модуль упругости бетона при сжатии и растяжении для изделий кассетного изготовления E_b = 20,5 × 10³ × 0,85 = 17,4 ´ 10³ МПа.

Нагрузки на 1 м² плиты без учета собственного веса: расчетная — 4500 Н/м² (~ 450 кгс/м²); нормативная — 3600 Н/м² (~ 360 кгс/м²); длительная — 2600 Н/м² (~ 260 кгс/м²).

Масса 1 м² плиты 0,12 × 2500 = 300 кг/м².

Суммарные нагрузки на плиту с учетом коэффициента надежности по назначению, g_п = 0,95:

расчетная — q = 0,95 (300× 9,81 × 1,1 + 4500) = 7350 Н/м²;

нормативная — q_n = 0,95(300 × 9,81 + 3600) = 6216 Н/м²;

длительная — q_l = 0,95(300 × 9,81 + 2600) = 5266 Н/м².

Максимальное значение изгибающего момента в плите при опирании по балочной схеме по двум длинным сторонам M_o = ql²₁/8 = 7350 × 3,53² × 6,51/8 = 74530 Н/м = 74,53 × 10⁶ Н × мм.

Расчет прочности плиты при действии эксплуатационных нагрузок. Примем армирование плиты сварной сеткой, в которой стержни вдоль пролета l₁ через один обрываются согласно эпюре моментов. Предварительно назначим арматуру вдоль пролета l₁ из стали класса А-III, а вдоль пролета l₂ — из стали класса Вр-I. При таком армировании по п. 6.31 коэффициент g_s = 0,9. Примем, что h₀₁ = 100 мм, h₀₂ = 92 мм. Тогда коэффициент

По рис. 46 при l₁/h = 3530/120 = 29,4 и l = 1,844 коэффициент g_р = 0,90. Изгибающие моменты вдоль пролетов l₁ и l₂, соответствующие оптимальной схеме армирования: Н×мм; Н×мм. Определим требуемое армирование вдоль пролета l₁: N_s1 = R_bh₀₁x₁ = 6,5 × 100 × 0,158 = 103 Н/мм.

По табл. 10 принимаем арматуру диаметром 10 мм из стали класса А-III с шагом 300 мм (N_s1 = 98 Н/мм; a_s1 = 261 мм²/м).

Коэффициент армирования m₁ = a_s1/(h₀₁ × 10³) = 261/(100 × 10³) = 2,6l × 10 ³ = 0,261 % > m_min = 0,05 %.

Требуемое армирование вдоль пролета l₂: N_s2 = R_bh₀₂x₂ = 6,5 × 92 × 0,014 = 8,4 Н/мм.

По табл. 10 принимаем арматуру диаметром 3 мм из стали класса Вр-1 с шагом 300 мм (N_s1 = 8,86 Н/мм, a_s2 = 23 мм²/м).

Коэффициент армирования Проверяем условие 0,5(m₁ + m₂) = 0,5(0,261 + 0,025)10^-2 = 0,141 % > m_min = 0,05 %.

Расчет прочности платы при действии монтажных нагрузок. Монтажный вес плиты с учетом коэффициента динамичности 1,4 G = 300 × 9,81 × 1,4 × 3,58 × 6,58 = 97 × 10³ Н.

Примем схему подъема за шесть петель, расположенных в середине коротких сторон и в третях длинных сторон.

По формуле (254) с учетом приведенных в табл. 16 значений (при l = 1,844) определим изгибающие моменты, приходящиеся на единицу длины сечения плиты.

Изгибающие моменты в точке С (в середине плиты):

в поперечном направлении b = 0,05; M_c = 0,05 × 97 × 10³ = 4,8 ´ 10³ Н×мм/мм;

в продольном направлении b = 0,0283; M_с = 0,0283 × 97 × 10³ = 2,75 × 10³ Н×мм/мм.

При расчете на монтажные нагрузки учтем, что возможен подъем плиты при 70 % прочности плиты, тогда расчетное сопротивление сжатию (с учетом коэффициента 1,1, учитывающего кратковременность действия динамических нагрузок) R_b = 8,5 × 0,85 × l,l × 0,7 = 6,0 МПа.

Изгибающие моменты, воспринимаемые плитой при принятом армировании (при расчете на монтажные нагрузки):

в поперечном направлении (M_s1 = 98 Н/мм; h₀₁ = 100 мм). m₁ = N_s1(h₀₁   N_s1/2R_b) = 98(100   98/2 × 6) = 9000 Н > 4,8 × 10³ Н;

в продольном направлении (N_s2 = 8,86 Н/мм; h₀₂ = 92 мм) m_c2 = N_s2(h₀₂   N_s2/2R_b = 8,86(92   8,86/2 × 6) = 808 Н < m_c = 2,75 × 103 Н.

Необходимо увеличить армирование вдоль пролета l₂. Определим требуемое по условиям прочности плиты при монтаже армирование в продольном направлении: N_s2 = 6 × 92 × 0,056 = 30,7 Н/мм.

Принимаем арматуру из проволоки класса Вр-1 диаметром 4 мм, с шагом 150 мм (N_s2 = 31,5 Н/мм; a_s2 = 84 мм²/м).

В связи с тем, что увеличена арматура вдоль пролета l₂, скорректируем армирование вдоль пролета l₁. При эксплуатационных нагрузках принятое армирование обеспечивает восприятие изгибающего момента вдоль пролета l₂, равного M₂ = M_s2l₁(h₀₂   0,5N_s2/R_b) = 31,5 × 3530 (92 × 0,5 × 31,5/6) = 9,9 × 10⁶ Н×мм.

Изгибающий момент M₁, по которому должна быть определена арматура вдоль пролета l₁, определим из условия откуда (при q = 7350 H/м² = 7,35 × 10^-3 Н/мм²) Н×мм; N_s1 = 6,5 × 100 × 0,128 = 83,2 Н/мм.

Принимаем арматуру из стержней диаметром 8 мм из стали класса А-III с шагом 200 мм (N_s = 89 Н/мм; а_s1 = 251 мм²/м).

Коэффициент армирования: m₁ = 251/(100 × 10³) = 0,251 × 10^-2 = 0,251 % > m_min = 0,05 %; m₂ = 84/(92 × 10³) = 0,09 × 10^-2 = 0,09 %;

m = 0,5(m₁ + m₂) = 0,5(0,251 + 0,09)10^-2 = 0,170 % > m_min = 0,05 %.

Принятое армирование удовлетворяет условиям прочности при эксплуатационных и монтажных нагрузках и требованиям к минимальному проценту армирования.

Расчет плиты по образованию трещин. Нагрузка, по которой должно быть проверено образование трещин, q_n = 6216 Н/м² = 6,2 ´ 10^-3 Н/мм².

Изгибающий момент, соответствующий образованию трещин при изгибе вдоль пролета l₁, определяем приближенно по формуле M_crc = l₂h₂R_bt,ser/3,5 = 6510 × 1202 × 1,15/3,5 = 30,8 × 106 Н×мм.

По графику на рис. 48 при l = 1,844 коэффициент а₁ = 0,095.

Нагрузка, при которой в пролете плиты образуются трещины,

Н/мм² < q_l = 5,3 × 10^-3 < q_n = 6,2 × 10^-3 Н/мм².

В плите образуются трещины.

Расчет прогибов плиты. Определим предельную нагрузку q_sеr при характеристиках материалов для предельных состояний второй группы: R_s,ser1 = 390 МПа, R_s,ser2 = 405 МПа, R_b,ser = 11 МПа; R_bf,ser = 1,15 МПа; E_s1 = 20 × 10⁴ МПа, N_s1 = 251 × 10^-3 × 390 = 97,9 Н/мм; N_s2 = 84 × 10^-3 × 405 = 34 Н/мм;

Н×мм;

Н×мм;

Н/мм².

Приведенный коэффициент армирования m = 0,17 × 10^-2.

Относительная высота сжатой зоны бетона x = 0,l + 0,5mR_s,ser,l/l/R_b,ser = 0,l + 0,5 × 0,17 × 10^-2 × 390/11 = 0,13.

При влажности воздуха 40 % и более коэффициент v = 0,15.

Предельный прогиб плиты,. соответствующий нагрузке q_l

Коэффициенты h₁ = h₀₁/(h₀₁   0,7) = 100/(100 — 7) = 1,075; h₀₂ =1 + 0,2 (l — 1) = 1 + 0,2(1,844 — 1) = 1,17.

По графику на рис. 50 b = 0,108.

Прогиб при нагрузке q_crc = 4,2 × 10^-3 Н/мм²; f_crc = (l⁴₁b₁q_crc)/(j_b1E_bh³) = (5330⁴ × 0,108 × 4,2 × 10^-3)/(0,85 × 17,4 × 10³ × 120³) = 2,79 мм; f_crcj_b2 = 2,79 × 2 = 5,6 мм.

Прогиб плиты определяем по формуле f = j_b2f_crc + (f_ser   j_b2f_crc) (q₁   q_crc)/(q_ser   q_crc) = 5,6 + (82   5,6) (5,27   4,2)/(8,81 — 4,2) = 23,3 мм > l/200 = 3530/200 = 17,6 мм.

Прогиб превышает допустимую величину. Необходимо увеличить армирование плиты.

Увеличим вдвое арматуру вдоль пролета l₁, тогда M₁ = 2,6 × 9 ´ 10⁶ = 121,8 × 10⁶ Н×мм;

m = 0,5(2 × 0,251 + 0,09) = 0,295 %;

x = 0,1 + 0,5 × 0,295 × 10^-2 × 390/11 = 0,152;

Требуемый прогиб обеспечен.

Окончательно примем: вдоль пролета l₁ — арматура диаметром 8 мм с шагом 100 мм из стали класса A-III; вдоль пролета l₂ — арматура диаметром 4 мм с шагом 150 мм из стали класса Вр-I.

Пример 9. Опертая по трем сторонам многопустотная плита крупнопанельного здания (рис. 54).

Рис. 54. Схема к примеру расчета сборной многопустотной плиты, опертой по трем сторонам

Требуется определить расчетное армирование, проверить прочность, прогибы и трещиностойкость многопустотной плиты, опертой по двум коротким и одной длинной сторонам на стены крупнопанельного здания. Плита имеет комбинированное армирование: предварительно напряженной арматурой вдоль длинной стороны и сварной сеткой в двух направлениях.

Исходные данные. Размеры плиты 5980 ´ 3580 мм, толщина 220 мм. Диаметр пустот d = l40 мм, шаг пустот s_vac = 200 мм, количество пустот n = 17. Толщина ребер: крайнего — b_wo = 90 мм, промежуточного — b_w = 60 мм. Толщина (высота) верхней и нижней полок h¢_f = h_f =40 мм.

Плита после установки на нее перегородок защемляется на опорах в платформенных стыках стеновыми панелями. Глубина опирания плиты: по коротким сторонам 80 мм, по длинной стороне 100 мм.

Расчетные пролети плиты: l₁ = 5980 — 2 × 0,5 × 80 = 5900 мм; l₂ = 3580 — 0,5 × 100 = 3530 мм; l = l₂/l₁ = 0,6.

Бетон плиты тяжелый класса по прочности на сжатие В20. Сопротивления бетона R_b,ser = 15 МПа, R_bt,ser = 1,4 МПа, R_b = 11,5 × 0,9 = 10,3 МПа, R_bt = 0,9 × 0,9 = 0,81 МПа. Начальный модуль упругости бетона E_b = 24000 МПа.

Напрягаемая арматура из стали класса Ат-V диаметром 10 — 12 мм, для которой R_s,ser = 785 МПа, R_sp = 680 МПа, Е_sp = 190 000 МПа, цена 1 т — 181 руб.

Ненапрягаемая арматура из проволоки класса Вр-I диаметром 5мм, для которой R_s,ser = 395 МПа, R_s =360 МПа, Е_s = 170000 МПа, цена 1 т — 202 руб.

Защитные слон: для напрягаемой арматуры — 25 мм, для ненапрягаемой арматуры — 15 мм.

Нагрузка на плиту равномерно распределенная.

Нормативная нагрузка на 1 м плиты: от собственного веса плиты 4 кН; от веса пола 0,1 кН, от веса перегородок 1,3 кН, временная нагрузка 1,5 кН, в том числе длительная 0,3 кН.

Расчетные нагрузки с учетом коэффициента надежности по назначению g_n = 0,95:

при расчете прочности

q = (1,1×4 + 1,2×0,1 + 1,1×1,3 + 1,3×1,5) 0,95 = 7,5 кН/м² = 7,5×10^-3 Н/мм²;

при проверке трещиностойкости

q_1n = (4 + l,3) 0,95 = 5,0 кН/м² = 5×10^-3 Н/мм²;

q_2n = (0,1 + 1,5) 0,95 = 1,52 кН/м² = 1,52×10^-3 Н/мм²;

при проверке прогибов и раскрытия трещин

q_1l = q_1n = 5 кH; q_2l = (0,1 + 0,3) 0,95 = 0,4 кH/м² = 0,4×10^-3 Н/мм².

Проверка прочности плиты вдоль пустот. Моменты инерции бетонного сечения плиты:

при изгибе вдоль пустот

I = l₂h³/12   npd⁴/64 = 3530×220³/12   3,14×17×140⁴/64 = 2,79/10⁹ мм;

при кручении

Вычисляем безразмерный параметр

Приведенные толщины полок h_f,red = h¢_f,red = h₁ + 0,0569d = 40 + 0,0569×140 = 48 мм.

Прочность плиты по сечению вдоль средней по ее ширине пустоты без армирования проверяем по условию

Так как q = 7,5 кН/м², то прочность без армирования не обеспечена. Необходимо предусмотреть установку арматуры.

Определение требуемой по условиям прочности арматуры. При расчете прочности плита считается свободно опертой по трем сторонам (двум коротким и одной длинной). Частичное защемление плиты в платформенных стыках не учитываем в запас прочности.

Расчетные высоты сечения соответственно вдоль пролетов l₁, l₂: h₀₁ = 220   25   0,5 × 10 = 190 мм; h₀₂ = 220   15   0,5 × 5 = 208 мм. Вдоль пролета l₁ плита имеет комбинированное армирование. Примем предварительно, что площади напряженной и ненапряженной арматуры вдоль пролета имеют соотношение 3:1. Тогда для комбинированного армирования приведенное сопротивление арматуры R_s1 = (3R_sр + R_s)/4 = (3 × 680 + 360)/4 = 600 МПа, приведенная цена 1 т C_s1 = (3 × 181 + 202)/4 = 186 руб.

Для арматуры вдоль пролета l₂ R_s2 = 360 МПа, C_s2 = 202 руб. Определяем коэффициент g_s = (R_s2C_s1)/(R_s1C_s2) = (369 × 186)/(600 × 200) = 0,56.

Изгибающий момент от расчетной нагрузки в среднем сечении при опирании плиты по балочной схеме по двум коротким сторонам М₀ = ql₁²l₂/8 = 7,5 × 5,9² × 3,530/8 = 115,2 кН×м = 115,2×10⁶ Н×мм.

Проверим условие l² > 0,25g_sh₀₂/h₀₁. Имеем l² = 0,6² = 0,36 > 0,25 × 0,56 × 202/190 = 0,15.

Условие выполнено.

Определим оптимальное по условию прочности армирование плиты: v_opt = 0,5g_sh₀₂/(lh₀₁) = 0,5 × 0,52 × 202/(0,6 × 190) = 0,495;

М₂ = М₀v²_opt/(3l) = 115,2 × 0,495²/(3 × 0,6) = 15,7 × 10⁶ Н×мм.

Определим требуемое армирование плиты. Высота сжатой зоны бетона

Так как х₁ = 21,8 мм < h¢_f = 40 мм и х'₂ = 1,28 мм < h¢_f = 40 мм, то сжатая зона проходит в пределах толщины полки. Поэтому требуемую площадь арматуры определяем как для прямоугольного сечения по формулам: A_s1 = x₁l₂R_b/R_s1 = 12,5 × 3530 × 10,3/600 = 757 мм²; А_s2 = x₂l₁R_b/R_s2 = 1,28 × 5900 × 10,3/360 = 216 мм².

Ранее было принято, что площадь предварительно напряженной арматуры вдоль пролета l₁ составляет 3/4 площади поперечного сечения всей арматуры в этом направлении. Тогда требуемая площадь предварительно напряженной арматуры А_р = 0,75 × 757 = 568 мм².

Принимаем 8 стержней диаметром 10 мм из стали класса Ат-V, площадь сечения A_p1 = 628 мм².

Требуемая площадь ненапряженной арматуры вдоль пролета l₁ А_s1 = A^red_s1 — A_р1 = 757   628 = 129 мм².

Принимаем 7 стержней диаметром 5 мм из проволоки класса Вр-1, площадь сечения A_s1 = 137 мм² (шаг 400 мм).

Вдоль пролета l₁ принимаем 16 стержней диаметром 5 мм из проволоки класса Вр-1, площадь сечения 313 мм (шаг 400 мм).

Проверка прочности ребер на срез. Расстояние по горизонтали от оси опоры плиты до центра первой пустоты S_o = (b_wo + d)/2 = (90 + 140)/2 = 115 мм.

Прочность крайнего опорного ребра проверяем по формуле

Так как q = 7,5 кН/м², то условие прочности для крайнего ребра выполнено.

Прочность ближайшего к опоре промежуточного ребра проверяем по формуле

Так как q = 7,5 кН/м², то условие прочности для первого промежуточного ребра выполнено.

Расчет по образованию трещин. Нормальные трещины при изгибе плиты не возникают, если выполняется условие М £ М_сrс, где М — изгибающий момент от нормативной нагрузки в сечении, для которого проверяется возможность образования трещин; M_сrc — момент, воспринимаемый сечением при образовании трещин.

Изгибающий момент М определим с учетом двух стадий работы плиты до и после защемления стенами.

По рис. 49 a₁ = 0,073, a₂ = 0,033, a₃ = 0,08. Тогда изгибающие моменты в среднем (М_п) и опорном (М^о_п) сечениях от нормативной нагрузки равны: М_п = (a₁q₁n + a₂q₂n)l₂l²₁ = 0,073 × 5 × 10^-3 + 0,033 × 1,52 ´ 10^-3)3530 × 5900² = 51 × 10⁶ Н×мм; М^о_п = 1,1a₃q₂n l₂l²₁ = 1,1 × 0,08 × 1,52 ´ 10^-3 × 3530 × 5900² = 16,4 × 10⁶ Н×мм².

Проверим возможность образования трещин в середине пролета l₁. Вдоль этого пролета плита имеет предварительно напряженное армирование. Поэтому момент М_сгс определяем по формуле М_сгс = R_bt,serW_pl + P(e_op + r), где W_pl — момент сопротивления приведенного сечения для крайнего растянутого волокна с учетом неупругих деформаций растянутого бетона; Р — усилие предварительного напряжения за минусом всех потерь; e_op — эксцентриситет усилия предварительного обжатия Р относительно центра тяжести приведенного сечения; r — расстояние от центра тяжести приведенного сечения до ядровой точки, наиболее удаленной от проверяемой растянутой грани сечения.

Для проверки трещиностойкости плиты при ее изгибе вдоль пролета l₁ примем расчетное двутавровое сечение, в котором круглые пустоты заменены эквивалентными по площади квадратными со стороной а = 124 мм.

Расчетное сечение имеет следующие геометрические размеры: b_f = b¢_f = l₂ = 3530 мм, b = l₂   na = 3530 — 17 × 124 = 1422 мм; h_f = h¢_f = h_red = 48 мм. Вычислим параметры: y₁ = (b_f   b)h_f/(bh) = (3530 — 1422)48/(1422 × 220) = 0,323; y¢₁ = 2y₁ = 2 × 0,323 = 0,647.

Так как коэффициент армирования плиты вдоль пролета l₁ m = (628 + 156)/(220 × 3530) = 0,001 < 0,01, то момент сопротивления W_pl определяем без учета влияния арматуры по формуле W_pl = (0,292 + 0,75y₁ + 0,057y¢₁) = (0,292 + 0,75 × 0,323 + 0,075 × 0,647) 122 × 220² = 4,01 × 10⁷ мм³.

Для определения усилия предварительного натяжения Р необходимо задать начальное значение напряжения арматуры s_sp и вычислить потери натяжения. Примем, что натяжение арматуры осуществляется электротермическим способом на упоры, при котором рекомендуется назначить напряжение s_sp из условия s_sp = R_s,ser — р, где R_s,ser = 785 МПа; р = 30 + 360/l = 30 + 360/6 = 90 МПа (l = 6м — длина натягиваемого стержня, м). При максимально допустимом предварительном напряжении арматуры s_sp = 785 — 90 = 685 МПа.

Определим первые потери предварительного напряжения: потери от релаксации s₁ = 0,03s_sp = 0,03 × 695 = 21 MПa; потери от температурного перепада Dt между температурами нагреваемого стержня и упоров; величины Dt примем по СНиП 2.03.01—84, равными 65 °С, тогда s₂ = 1,25 Dt = 1,25 × 65 = 81 МПа;

потери s₃ = s₄ = s5 = 0;

потери от быстронатекающей ползучести s₆ определяется в зависимости от значения напряжений в бетоне s_bp на уровне центра тяжести напряженной арматуры с учетом потерь s₁ ... s₅. Для определения напряжений s_bp вычислим следующие величины:

усилие предварительного напряжения за минусом потерь s₁ ... s₅

площадь приведенного сечения А_red = 3530 × 202 — 17 × 124² = 5,19 ´ 10⁵ мм²;

эксцентриситет усилия в предварительно напряженной арматуре относительно центра тяжести приведенного сечения е_ор = у_red   a_p = 110 — 30 = 80 мм;

изгибающий момент от собственного веса плиты в ее среднем сечении при изгибе по балочной схеме вдоль пролета l₁ Mg = gl₂l²₁/8 = 4 × 10^-3 × 3530 × 5900² = 6,14-10⁷ Н×мм (g = 4 кН/м² = 4 × 10^-3 Н/мм² — распределенная нагрузка от собственного веса плиты).

Тогда s_bp = P₁/A_red + (P₁e_op   Mg)e_op/I = (3,725 × 10⁵/5,15 × 10⁵ + (3,725 × 10⁵ × 80   6,14 × 10⁷) × 80/2,79 × 10^o =   0,182 МПа.

Знак «минус» означает, что напряжения растягивающие. В этом случае потери напряжения s₆ = 0.

Первые потери предварительного напряжения

Определим теперь вторые потери предварительного напряжения:

потери от релаксации напряженной арматуры при натяжении на упоры s_i = 0;

потери от усадки s_s = 40 MПа;

потери от ползучести бетона не учитываем, так как напряжения s_bр растягивающие.

Тогда вторые потери

Суммарные потери s = 102 + 40 = 142 МПа > 100 МПа. Поэтому найденное значение потерь не увеличиваем.

С учетом всех потерь усилие обжатия

Расстояние r определяем как для упругого тела по формуле r = I (y_redA_red) = 2,79 × 10⁹/(110 × 5,15 × 10⁵ = 49,2 мм.

С учетом найденных величин M_crc = l,4 × 4,01 × 10⁷ + 3,47 × 10⁵(80 + 49,2) = 101 × 10⁶ H×мм > М_n = 51 × 10⁶ Н×мм. Трещины в пролете не образуются.

Проверим теперь возможность образования трещин на опоре при защемлении плиты стенами. Так как изгибающий момент M^o_crc = R_bt,serI/y_red = 1,4 × 2,79 × 109/110 = 35,5 × 10⁶ Н×мм > M^o_n = 16,4 ´ 10⁶ Н×мм, то трещины на опоре не образуются.

При проверке прочности плиты на изгиб вдоль пролета l₂ было установлено, что возможно образование трещин вдоль пустот. При проверке трещиностойкости плиты необходимо вместо расчетной принять нормативную нагрузку на плиту q_n, а вместо расчетного сопротивления бетона растяжению R_bt ¾ величину R_bt,ser.

Условно образования трещин

Так как q_n = q_n1 + q_n2 = (5 + 1,52)10^-3 = 0,00652 Н/мм², то при проверке по второй группе предельных состояний трещины вдоль пустот не образуются.

Проверка прогибов плиты. Так как в плите при действии нормативных нагрузок трещины не образуются, то прогибы определяем как для упругого тела. В первом приближении прогибы определим как для плиты, свободно опертой по двум коротким сторонам по формуле

Прогиб, подсчитанный для балочной схемы опирания, меньше предельно допустимого. Поэтому нет необходимости уточнять значение прогиба плиты с учетом опирания по трем сторонам и защемления на опорах.

Пример 10. Монолитная плита перекрытия сплошного сечения, защемленная по трем сторонам (рис. 55).

Рис. 55. Схемы к примеру расчета монолитной плиты перекрытия

Исходные данные. Плита толщиной 13 см в конструктивной ячейке 6 ´ 6 м сборно-монолитного здания с внутренними стенами из монолитного бетона и навесными фасадными панелями. Плита перекрытия формуется в едином цикле с внутренними стенами. Внутренние стены и плиту перекрытия изготавливают из тяжелого бетона класса по прочности В15.

Расчетная схема плиты: плита защемлена по трем сторонам и не имеет опоры по четвертой стороне.

Расчетные пролеты плиты: l₁ = 6000 — 160 = 5840 мм; l₂ = 6000   80 = 5920 мм.

Соотношение сторон плиты l = l₂/l₁ = 5920/5840 » 1 < 1,5 — плита работает на изгиб из плоскости в двух направлениях.

Рабочие высоты сечения плиты: h₀₁ = 160   20 = 140 мм; h₀₂ = 160   25 = 135 мм.

Унифицированные нагрузки на плиту:

без учета собственного веса р = 4,5 × 10^-3 Н/мм²; р_п = 3,6 × 10^-3; p_l = 2,4 × 10^-3 Н/мм²;

с учетом собственного веса g = 0,16 × 2500 × 9,8 = 4 × 10³ Н/м² = 4 × 10^-3 Н/мм².

Расчетные нагрузки с учетом коэффициента надежности по назначению y_n = 0,95:

q = 0,95(p + l,lg) = 0,95(4,5^-3 + 1,1 × 4 × 10^-3) = 8,45 × 10^-3 Н/мм²;

q_n = 0,95(p_n + g) = 0,95(3,6 × 10^-3 + 4 × 10^-3) = 7,22 × 10^-3 Н/мм²;

q_l = 0,95(p_l + g) = 0,95(2,4 × 10^-3 + 4 × 10^-3) = 6,l × 10^-3 Н/мм².

Расчетные характеристики бетона и арматуры.

Для тяжелого бетона класса В15 естественного твердения: R_b = 8,5 × 0,9 = 7,65 МПа; R_bt = 0,75 × 0,9 = 0,675 МПа;

при расчете прогибов плиты R_bn = R_b,ser = 11 МПа; R_bt,n = R_bt,ser = 1,15 МПа; E_b = 23 × 10³ МПа.

Характеристика арматуры:

стержни периодического профиля класса А-III диаметром 6 — 8 мм — R_s = 355 МПа; R_sn = R_s,ser = 390 МПа; E_s = 20 × 104 МПа;

проволочная арматура периодического профиля класса Вр-1, диаметром 4 мм — R_s = 370 МПа; R_sn = R_s,ser = 405 МПа; Е_s = 17 ´ 104 MПа;

диаметром 5мм — R_s = 360 МПа; R_sn = R_s,ser = 395 МПа; E_s = 17 × 104 МПа.

Нагрузка образования трещин в опорных и пролетном сечениях плиты

По табл. 13 при l = 1: а⁰₁ = 3,3, а⁰₂ = 4,2, а⁰₃ = 4,8;

q_crc,1 = 3,3(160² × 1,15)/5840² = 2,85 × 10^-3 Н/мм² < q_n;

q_crc21 = 3,3(160² × 1,15)/5840² = 3,62 × 10^-3 Н/мм² < q_n;

q_crc,3 = 3,3(160² × 1,15)/5840² = 4,14 × 10^-3 Н/мм² < q_n.

В плите в опорных и пролетном сечении образуются трещины, тогда при назначении арматуры должны удовлетворяться условия: в опорных сечениях а_si ³ a_s,crc, в пролетном сечении 0,5(a_s1 + a_s2) ³ a_s,crc.

Момент, воспринимаемый сечением плиты при образовании трещин на длину b = 1 м,

m_crc = (bh²R_bt,ser)/3,5 = (1000 × 160² × 1,15)/3,5 = 8,41 × 10⁶ Н×мм.

Требуемое сечение арматуры для восприятия m_crc:

A_o = m_crc/(R_bbh²₀) = (8,41 × 10⁶)/(7,65 × 1000 × 140²) = 0,056; h = 0,97;

a_s,crc = m_crc/(R_shh_o) = (8,41 × 10⁶)/(355 × 0,97 × 140) = 173 мм².

Расчет несущей способности плиты. При одностороннем сопряжении перекрытия с несущей стеной опорная сетка анкеруется поперечным стержнем, заведенным в толщу стены на глубину l_an = 120 мм, тогда:

поверхность выкалывания на длине b = 1000 мм

s = 2l_an b = 2 × 120 × 1000 = 2,4 × 10⁵ мм²;

растягивающее усилие, воспринимаемое анкером,

n_an = 0,5sR_bt = 0,5 × 2,4 × 10⁵ × 0,675 = 0,81 × 10⁵ Н.

Максимальное усилие, воспринимаемое анкером,

m_an = 0,9n_anh_o = 0,9 × 0,81 × 10⁵ × 140 = 10,2 × 10⁶ Н×мм;

требуемое армирование для восприятия момента m_an

А_о = (10,2 × 10⁶)/(7,65 × 1000 × 140²) = 0,068; h = 0,965;

a_s,an = (10,2 × 10⁶)/(355 × 0,965 × 140) = 213 мм².

Плита работает с трещинами по опорному сечению. Площадь арматуры подбираем из условий

m¢₁ £ m_an (a¢_s,1 £ a_s,an);

m₁ ³ m_crc(a¢_s,1 ³ a_s,crc).

Принимаем проволоку диаметром 10 мм с шагом 100 мм из стали класса Вр-I (a¢_s,1 = 196 мм²).

Момент, воспринимаемый сечением плиты на данной опоре, m¢₁ = r_sa¢_s,1 (h_o   0,5r_sa¢_s,1/R_bb) = 360 × 196(140 — 0,5 × 360 × 196)/(7,65 ´ 1000) = 9,55 × 10⁶ Н×мм.

Поперечный анкерующий стержень назначается в зависимости от усилия, приходящегося на один продольный стержень опорной сетки,

Анкерующий стержень принимаем диаметром 8 мм из стали класса А-III.

Несущую способность плиты определяем по формуле

По табл. 11 задаем коэффициенты распределения изгибающих моментов

y₁ = m₂/m₁ = 0,15; y_I = m_I/m₁ = 1,5; y_II = m_II/y₁m₁ = 2;

8,45 × 10^-3 = [24(2m₁ × 5,92 + 0,15m₁ × 5,84 + l,5m₁ × 5,92 + 9,55 × 10⁶ × 5,92 + 0,3m₁ × 5,84]/5840²(6 × 5920 × 5840),

откуда

m₁ = 12,84 × 10⁶ Н×мм, тогда требуемое армирование плиты

A_o = (12,84 × 10⁶)/(7,65 × 1000 × 140)² = 0,086; h = 0,955;

a_s,1 = (12,84 × 10⁶)/(355 × 0,985 × 140) = 270 мм².

Принятым соотношениям y_i, соответствующих коэффициентам распределения арматуры: a_s,2 = 270 × 0,15 = 40,5 мм², a_s,1 = 270 × 1,5 = 405 мм²; a_s,1I = 270 × 0,15 × 2 = 81 мм².

Армирование плиты в пролете принимаем вдоль l₁ из стали диаметром 6 мм, класса А-III с шагом 175 мм (a_s,1 = 287 мм²); вдоль l₂ из стали диаметром 5,5 мм, класса Вр-1 с шагом 200 мм (a_s,2 = 63 мм²). Условие 0,5(a_s,1 + a_s,2) ³ a_s,crc выполняется;

на опорах a_s,1 = 402 мм², a¢_s,I = 196 мм²,

условие a_s,i ³ a_s,crc выполняется.

Проверка несущей способности плиты при принятом армировании:

m₂ = 13,56 × 0,15 = 2,03 × 10⁶ Н×мм;

m¢_I = 9,55 × 10⁶ Н×мм; m_II = 2,03 × 2 = 4,06 × 10⁶ Н×мм;

Прочность плиты обеспечена

Расчет по раскрытию трещин нормальных к продольной оси производим по формуле

1. В опорном сечении

q_crc = 2,85 × 10^-3 Н/мм² < q_l = 6,1 × 10^-3 Н/мм²;

a¢_s,1 = 196 мм² (Вр-I)

Относительная высота сжатой зоны при образовании трещин

Напряжения в арматуре при действии нагрузки, соответствующей моменту образования трещин,

s_s,ser = m_crc/[(1   0,5x)h_oa¢_s,1] = 8,41 × 10⁶/[(1   0,5 × 0,125)140 × 196] = 327 МПа.

Предельная несущая способность плиты

q_ser = qR_s,ser/R_b,ser = 8,6 × 10^-3 × 390/355 = 9,45 × 10^-3 Н/мм².

Напряжение в стержнях арматуры

s_s = s_s,ser = (R_s,ser   s_s,ser)(q_l   q_crc)/(q_ser   q_crc) = 327 + (395   327(6,1   2,85)10^-3 /(9,45   2,85)10^-3 = 360 МПа, тогда

где d = 1 — для изгибаемых элементов; j_l = l,6 — 15m = 1,6 — 15 ´ 0,0014 = 1,58 — коэффициент, учитывающий продолжительное действие нагрузки.

h = l,2 — при проволочной арматуре периодического профиля. Корректируем величину раскрытия трещины с учетом работы растянутого бетона над трещинами.

Момент, при котором растянутый бетон над трещинами практически выключается из работы, m_o = m_crc + ybh²R_bt,ser = 8,41 × 10⁶ + 0,13 × 1000 × 160² × 1,15 = 12,24 × 10⁶ Н×мм²; y = (15mа)/h = (15 × 0,0014 ´ 7,39)/1,2 = 0,13; а = E_s/E^b = 17 × 10⁴/23 × 10³ = 7,39.

Момент, действующий в сечении плиты от нагрузки q_l,

т_l = m_crc + (m_ser   m_crc) (q_l   q_crc)/(q_ser   q_crc) =

где m_ser = m¢₁R_s,ser/R_s = 9,55 × 10⁶ × 395/360 = 10,48 × 10⁶ Н×мм.

Коэффициент, учитывающий уровень нагружения плиты,

Коэффициент, учитывающий длительность действия нагрузки,

j_l1 = 1,8m_crc/m_l = 1,8 × 8,41 × 10⁶/9,43 × 10⁶ = 1,6.

Коэффициент, учитывающий работу растянутого бетона над трещинами,

j_b = j_f1j_l1 = 0,388 × 1,6 = 0,62, тогда величина раскрытия трещины a_сгс = 0,46 × 0,62 = 0,285 мм < a_сгс,2 = 0,3 мм.

Определение ширины раскрытия трещины в остальных опорных сечениях производится аналогично приведенному расчету.

2. В пролетном сечении:

q_crc = 4,14 × 10^-3 Н/мм² < q_l = 6,1 × 10^-3 Н/мм²;

арматура диаметром 8мм из стали класса А-III с шагом 175 мм a_s,1 = 287 мм2, a_s,2 = 63 мм2;

Определяем величины:

h_o = 0,5(h₀₁ + h₀₂) = 0,5(140 + 135) = 137,5 мм;

a_s = mbh_o = 0,00126 × 1000 × 137,5 = 173,3 мм²;

Определяем

x = 0,1 + 0,5 × 0,00126 × 390/11 = 0,122;

j1 = 1,6   15 × 0,00126 = 1,58; h = 1 ¾ при стержневой арматуре периодического профиля, тогда

Корректируем величину раскрытия трещины с учетом работы растянутого бетона над трещинами

m_o = 8,41 × 10⁶ + 0,16 × 1000 × 160² × 1,15 = 13,12 × 10⁶ Н×мм;

y = 15 × 0,00126 × 8,45/1 = 0,16; а = 19,44 × 10⁴/23 × 10³ = 8,45;

тогда a_сrc = 0,39 × 0,183 = 0,071 мм < 0,3 мм.

Прогиб плиты определяется в середине пролета свободной стороны. При q_l = 6,1 × 10^-3 Н/мм² > q_crc = 4,14 × 10^-3 Н/мм²;

f = f_crc + (f_ser — f_crc) (q_l — q_crc)/(q_ser — q_crc).

Прогиб плиты перед моментом образования трещин в пролете

где j_b2 = 2 — для учета влияния длительной ползучести бетона, b° = 0,34 (см. табл. 13).

Прогибы плиты в предельном состоянии определяем как для плиты, защемленной по контуру с соотношением сторон l₁ : 2l₂, l¢ = 2l₂/l₁ = (2 × 5920)/5840 » 2,

где q — коэффициент, учитывающий степень защемления плиты в опорных сечениях, определяется при y_II £ y_I:

y₁ = m_I/m₁ = (18,65 × 10⁶)/(13,56 × 10⁶) = 1,375;

y¢_I = m¢_I/m_I = (9,55 × 10⁶)/(13,56 × 10⁶) = 0,7.

Из условия y_II + y¢_II £ y_I + y¢_I принимаем

y_II + y¢_II = y_I + y¢_I = 1,37 + 0,7, тогда

q = 1/(1 + 0,25åy_i) = 1/[1 + 0,25(13,75 + 0,7 + 13,75 + 0,7)] = 0,49;

v = 0,15 — коэффициент, характеризующий упругопластическое состояние бетона сжатой зоны; h1 = l + 0,2(2l — 1) = 1 + 0,2(2 × 1 — 1) = 1,2 — коэффициент, учитывающий увеличение предельного прогиба у середины свободного края плиты, защемленной по трем сторонам при l > 0,5; h₂ = h₀₁/(h₀₁   0,7) = 14/(14 — 0,7) = 1,05 — коэффициент, учитывающий возможные отклонения в толщине защитного слоя арматуры;

Жесткость плиты обеспечена.

7. КРЫШИ

Конструкции крыш

7.1. Крыши жилых зданий рекомендуется проектировать чердачными с применением сборных железобетонных элементов. Для зданий менее 5 этажей чердачные крыши допускается проектировать скатными с кровлей из штучных материалов.

Вход на чердак и выход на крышу рекомендуется устраивать из лестничной клетки через несгораемую дверь размером 1,5 ´ 0,8 м. Вход на чердак рекомендуется предусматривать в каждой секции здания, а выход на крышу — из расчета один выход на 1000 м², при этом в торцевых секциях во всех случаях рекомендуется предусматривать выходы на крышу.

2. Чердачные железобетонные крыши подразделяются:

по тепловому режиму чердака — с холодным (в том числе открытым) и теплым чердаком;

по способу удаления воздуха из вытяжной вентиляции здания — на крыши с выбросом воздуха из вентиляции наружу (холодный чердак) и с выбросом воздуха из вентиляции в чердачное пространство (теплый и открытый чердак);

по конструкции покрытия — из железобетонных плит (без теплоизоляции или утепленных плит) покрытия;

по виду кровли — рулонные и безрулонные с защитной мастичной (окрасочной) гидроизоляцией или без нее (при атмосферостойком бетоне).

В крыше с холодным чердаком (рис. 56) внутреннее пространство вентилируется наружным воздухом через отверстия в стенах, площадь сечения которых при железобетонном покрытии должна быть не менее: в I и II климатических районах — 1/500, в III и IV — 1/50 площади перекрытия. В крыше с открытым чердаком площадь вентиляционных отверстий в стенах определяется теплотехническим расчетом по зимним и летним условиям эксплуатации.

Рис. 56. Схема крыши с холодным чердаком

а — покрытие с рулонной кровлей; б ¾ покрытие с безрулонной кровлей

1 — железобетонная кровельная панель под рулонную кровлю; 2 — железобетонная кровельная панель с безрулонной кровлей; 3 — железобетонный водосборный лоток; 4 — опорная панель; 5 — панели перекрытия; 6 — слой утеплителя с защитным слоем; 7 — приточно-вытяжные отверстия в стенах; 8 — блок вентиляционных каналов; 9 — утепленный патрубок внутреннего водостока

При скатной кровле из штучных материалов чердачное пространство вентилируется через зазоры между его листами, поэтому в I и II климатических районах вентиляционные отверстия допускается уменьшать до 0,01.

При крыше с холодным открытым чердаком (рис. 57) теплоизоляция укладывается по плитам чердачного перекрытия. Теплоизоляционный слой по периметру чердака на ширину не менее 1 м рекомендуется защищать от увлажнения. Вентиляционные шахты и вытяжки канализационных стояков при холодном чердаке должны быть утеплены выше чердачного перекрытия.

Рис. 57. Схема крыши с открытым чердаком

а — покрытие с рулонной кровлей; б — покрытие с безрулонной кровлей

1 — железобетонная кровельная панель под рулонную кровлю; 2 — железобетонная кровельная панель с безрулонной кровлей; 3 — железобетонный водосборный лоток; 4 — панели перекрытия; 5 ¾ опорная панель; 6 — оголовок вентиляционного блока; 7 — вытяжная вентиляционная шахта; 8 — вентилирующее отверстие в наружной стене; 9 — слой утеплителя с защитным слоем; 10 — утепленный патрубок внутреннего водостока

В крыше с теплым чердаком (рис. 58) чердачное пространство, имеющее утепленные фризовые наружные стены и утепленное кровельное покрытие, обогревается теплым воздухом, который поступает из вытяжной вентиляции дома. Для удаления воздуха из чердачного пространства следует предусматривать вытяжные шахты по одной на каждую секцию. Чердачное пространство следует посекционно разделять стенами на изолированные отсеки. Дверные проемы в стенах, обеспечивающие сквозной проход по чердаку, должны иметь уплотненные притворы. Для защиты вытяжных вентиляционных шахт от атмосферных осадков при холодном чердаке рекомендуется устанавливать над ними защитные зонты.

Рис. 58. Схема крыши с теплым чердаком

а — покрытие с рулонной кровлей; б — покрытие с безрулонной кровлей

1 — легкобетонная панель покрытия под рулонную кровлю; 2 — то же, лотка; 3 — двухслойная панель покрытия с безрулонной кровлей; 4 — то же, лотка; 5 — опорная панель; 6 — панели перекрытия; 7 — сплошные наружные стены; 8 — оголовок вентиляционного блока; 9 — вытяжная вентиляционная шахта; 10 — защитный зонт; 11 ¾ водосборный поддон; 12 — внутренний водосток

Крыши с холодным чердаком разрешается применяй в жилых зданиях любой этажности. Крыши с теплым чердаком рекомендуется применять в зданиях высотой 9 и более этажей.

Допустимость применения крыш с теплым чердаком в зданиях высотой менее 9 этажей необходимо обосновать технико-экономическим расчетом. В зданиях высотой менее 5 этажей крыши с теплым чердаком применять не рекомендуется,

Вентиляционные блоки с каналами, проходящими через чердак с выпуском воздуха наружу, должны быть выше уровня покрытия не менее чем на 0,7 м (при уклоне кровли до 10 %).

В крышах с выбросом вентилируемого воздуха в чердачное пространство, выполняющее функции вентиляционной камеры статического давления, вытяжка осуществляется через вытяжные шахты, а при крышах с открытым чердаком — также вентилирующие отверстия в фризовых стенах.

Железобетонное покрытие чердачной крыши состоит из скатных плит, образующих наклонные поверхности для стока атмосферных вод, и лотковых плит, служащих для сбора и отвода атмосферных вод в систему внутреннего водостока.

Ширину открытой части лотковых плит рекомендуется принимать не менее 0,9 м, а расстояние между ее низом и чердачным перекрытием не менее 1,2 м.

При крышах с внутренним водостоком водосточные воронки рекомендуется устанавливать в лотковых плитах покрытия не менее одной на каждую секцию. Водосточные стояки и патрубки в пределах холодного чердака следует утеплять. В малоэтажных зданиях при наружном неорганизованном водостоке (в зданиях высотой 1 — 2 этажа) необходимо здание размещать с отступом от красной линии на 2 м, с установкой козырьков над входами и балконами.

7.3. Кровли из штучных материалов рекомендуется выполнять из асбестоцементных листов, черепицы или других аналогичных материалов.

Рулонная кровля выполняется из слоев рулонных кровельных материалов, которые наклеивают на элементы покрытия в построечных условиях.

Для рулонных кровель рекомендуется применять рубероиды по ГОСТ 10923—82 (рубероид кровельный с крупнозернистой посыпкой, рубероид подкладочный с пылевидной или мелкозернистой посыпкой), пергамин кровельный (ГОСТ 2697 — 83), стеклорубероид (ГОСТ 15879—70), рубероид наплавляемый (ТУ 21-27-53—76), изол рулонный (ГОСТ 10296—79) и рулонные сетчатые стеклоткани из бесщелочного стекла.

Для наклейки кровельных материалов рекомендуется применять горячие битумные кровельные мастики (ГОСТ 2889—80).

Нижний слой рулонной кровли рекомендуется выполнять с частичной приклейкой к основанию, в том числе из перфорированного рубероида («дышащая кровля»). В случае применения сплошных рулонных материалов рекомендуется их приклеивать к основанию полосами или пятнами на площади около 30 %. Во всех случаях кровельный ковер не следует приклеивать вдоль стыков плит на полосе шириной 25 см. При использовании в верхнем слое кровельного ковра рубероида с крупнозернистой посыпкой допускается не устраивать защитного слоя из гравия в I — III климатических районах.

Уклон рулонной кровли на скатах рекомендуется принимать не менее 2 %, в лотках — не менее 1 %.

Рулонную кровлю не рекомендуется применять в I и IV климатических районах.

В крыше с безрулонной кровлей защитные функции выполняет бетон кровельной панели, защищенный гидромастиками, наносимыми на верхнюю поверхность панели, как правило, в заводских условиях.

Гидроизоляционные защитные мастики для безрулонных кровель должны обладать адгезией к бетону, сохранять прочность и эластичность в диапазоне эксплуатационных температур в соответствии с ТУ на эти материалы. Мастичные и окрасочные составы должны удовлетворять следующим требованиям: прочность на сжатие не менее 0,5 МПа, сцепление с бетоном при сдвиге не ниже 1 МПа, морозостойкость не менее 100 циклов, водонепроницаемость при давлении не менее 0,8 МПа, теплоустойчивость не ниже 90 °С, относительное удлинение при 20 °С не менее 200 %.

Бетон, из которого выполняются панели для безрулонной кровли, должен удовлетворять требованиям, указанным в табл. 18 для панелей с защитной мастичной окраской и без поверхностной гидроизоляции.

Таблица 18

В крышах с безрулонной кровлей уклон скатов должен быть не менее 5 %, в водосборных лотках — не менее 2 %. Конструкция кровельной панели должна обеспечивать в эксплуатационных условиях отсутствие трещин на верхней поверхности с защитной окраской, а для панелей без гидроизоляции — и в момент распалубки изделия. Верхняя лицевая поверхность кровельных панелей должна соответствовать категории А2 по ГОСТ 13015.0—83 для панелей с защитной окраской и категории А1 — для панелей без гидроизоляции.

7.4. Железобетонные элементы чердачного покрытия (кровельные плиты и плиты лотков) рекомендуется проектировать с опиранием по двум сторонам. Применение неразрезных конструкций не рекомендуется.

Кровельные плиты рекомендуется опирать на наружные стены и лотковые плиты, располагаемые вдоль средней оси здания. При наружных не несущих стенах в плоскости наружных стен рекомендуется предусматривать установку железобетонных балок, опертых на несущие поперечные стены жилых этажей.

Принятая схема опирания сборных элементов покрытия должна обеспечивать свободу температурных деформаций покрытия или его частей. При этом следует обеспечивать устойчивость конструкций кровли.

7.5. При рулонной кровле кровельные плиты проектируют с гладкой верхней поверхностью. В стыках плит рекомендуется предусматривать устройство бетонных шпонок.

При рулонной кровле рекомендуется на карнизе укладывать профильные бетонные камни.

7.6. При безрулонной кровле стыки кровельных плит рекомендуется проектировать с бортовыми ребрами высотой не менее 10 см, перекрываемыми бетонными нащельниками. В местах опирания на водосборный лоток кровельных плит рекомендуется образовывать консольный свес длиной не менее 30 см со сливным ребром по краю. При безрулонном покрытии рекомендуется кровельные панели опирать на наружные стены с образованием свеса. При необходимости карнизный узел выполняется с бетонным парапетом.

Сборные элементы рекомендуется изготовлять в перевернутом положении («лицом» вниз) и переводить в рабочее положение с помощью кантователей. Для обеспечения требуемых показателей бетона по морозостойкости и водонепроницаемости рекомендуется применять виброударную технологию изготовления кровельных элементов и предусматривать тепловлажностную обработку по «мягкому режиму».

7.7. Плиты покрытия крыш с холодным чердаком рекомендуется проектировать в виде тонкостенных ребристых панелей из железобетона: ребрами вниз — при рулонной кровле и ребрами вверх — при безрулонной кровле. Толщину полки кровельных плит рекомендуется принимать не менее 40 мм, а толщину безрулонного лотка — не менее 60 мм.

Плиты покрытия теплого чердака при безрулонной кровле должны иметь верхний кровельный слой не менее 40 мм из плотного бетона и бортовые ребра высотой 100 мм. Плиты рекомендуется проектировать двухслойными, в том числе с теплоизоляционными вкладышами.

Плиты покрытия теплого чердака под рулонную кровлю рекомендуется проектировать однослойными из легкого бетона, в том числе с термовкладышами или трехслойными.

7.8. Плиты чердачного перекрытия рекомендуется проектировать аналогичными по конструкции междуэтажным перекрытиям.

Теплотехнический расчет

7.9. Теплотехнический расчет теплого чердака выполняют из условия ограничения теплопотерь чердачного перекрытия и невыпадения конденсата на внутренней поверхности наружных ограждений при соблюдении теплового баланса неотапливаемого помещения.

Расчет рекомендуется начинать с определения температуры воздуха в чердаке по санитарно-гигиеническим условиям

t^I_чер = t_в ¾ Dt^на_вR^пер_о, (258)

где t_в — температура внутреннего воздуха, °С; Dt^н — нормируемый перепад температуры у поверхности потолка, принимаемый равным 4 °С; R^пер_о — сопротивление теплопередаче чердачного перекрытия, м² × °С/Вт; а_в — коэффициент теплоотдачи внутренней поверхности ограждения, Вт/м² × °С.

Определяют сопротивление теплопередачи покрытия по условию теплового баланса

(259)

где t_чер — температура воздуха в чердаке, °С; t_н — температура наружного воздуха, °С; t_вен — температура воздуха в вентиляционных каналах, °С; q_вен — удельные теплопоступления с воздухом вентиляции, Вт/м² × °С; А_ст — приведенная площадь наружных стен.

За температуру наружного воздуха принимают температуру холодной пятидневки. Температура воздуха в вентиляционных каналах считается на 1 °С выше температуры внутреннего воздуха. Удельные теплопоступления с воздухом вентиляции определяют как отношение произведения нормативного расхода воздуха на его плотность и теплоемкость к площади покрытия.

Температура внутренней поверхности покрытия

(260)

должна быть не ниже показанной на графике рис. 59.

Расчетная температура наружного воздуха, °0

Pис. 59. Расчетные температуры внутренней поверхности покрытия

t_пок — основного покрытия; t_хол — холодного участка

При соблюдении указанного условия в формулу (259) вводится температура чердака по условию невыпадения конденсата

(261)

Действительную температуру воздуха в чердаке определяют по формуле

(262)

7.10. Теплотехнический расчет открытого чердака выполняется из условия предотвращения выпадения конденсата на поверхность покрытия и соблюдения теплового, влажностного и воздушного, балансов. Воздухообмен чердака определяется притоком наружного воздуха по условию баланса влаги

G_n = G_в[(d_в   d_р)/(d_p   d_н)], (263)

где G_n, G_в — приведенный расход наружного и вентиляционного воздуха, кг/ч×м² покрытия; d_н, d_в — влагосодержание наружного и вентиляционного воздуха, г/кг.

Действительную температуру воздуха в чердаке определяют из условия теплового баланса

(264)

где с = 1,01 кДж/кг×°С — теплоемкость воздуха.

Температуру внутренней поверхности покрытия определяют по формуле

t_пок = t_гер   (t_гер   t_н)/(а^пок_вR^пок_о). (265)

Принимая температуры t_пок за точку росы, находят расчетное (насыщающее) влагосодержание воздуха d_p. С учетом воздушного баланса рассчитывают действительное влагосодержание воздуха в чердаке

d_гер = (G_вd_в + G_нd_н)/(G_в + G_н), (266)

которое не может быть больше расчетного. В противном случае расчет продолжают до совпадения значений.

Площадь отверстии на 1 м наружных стен для вентиляции чердака рассчитывают по формуле

А_о = BG_н/(3600y_нv_о), (267)

для которой скорость движения воздуха в отверстии находится из выражения

(268)

где у_н — плотность наружного воздуха, кг/м³; V_н — скорость ветра, м/с; k_н, k_п — аэродинамические коэффициенты для наветренной и подветренной стороны; åx ¾ сумма коэффициентов местных сопротивлений воздушного потока; В — ширина здания, м.

Температура и влагосодержание наружного воздуха и скорость ветра принимают по средним многолетним значениям за январь. Влагосодержание вентиляционного воздуха определяют как сумму влагосодержания наружного воздуха и приращения влагосодержания в жилых помещениях, которое принимают при газификации домов 3,3 г/кг, для домов с электроплитами — 3 г/кг.

8. ОБЪЕМНЫЕ БЛОКИ

8.1. Несущие объемные блоки рекомендуется проектировать двух типов (рис. 60):

первый ¾ из открытого со стороны наружной стены цельноформованного коробчатого элемента и приставной панели наружной стены (типа «лежачий стакан»);

второй — из открытого со стороны пола цельноформованного коробчатого элемента, приставной плиты пола и, в ряде случаев, утепляющей панели наружной стены (типа «колпак»). Применение других типов объемных блоков следует специально обосновать.

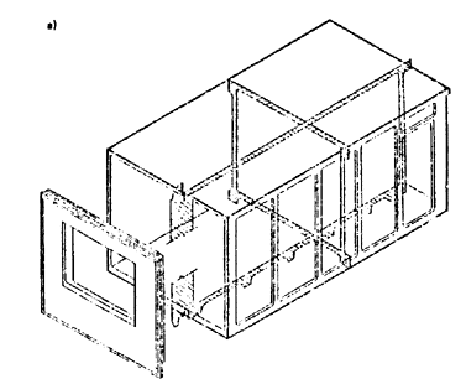

Рис. 60. Схема объемного блока типа «лежащий стакан» (а), «колпак» (б)

8.2. Коробчатые элементы несущих объемных блоков рекомендуется выполнять в виде пятиплоскостной конструкции из бетона класса не ниже В10 с плоскими или ребристыми стенками и ненарушенной потолочной плитой переменной толщины.

Внутренние поверхности стен коробчатого элемента рекомендуется проектировать с технологическими уклонами по высоте или по длине не более 15 мм.

3. В объемном блоке первого типа стенки и плиту пола рекомендуется выполнять ребристыми; с ребрами наружу; ребра продольных стенок и плиты пола располагают в одной плоскости с шагом 1000 — 1100 мм. Плиту пола допускается выполнять плоской с ребрами по контуру. Для зданий ниже 10 этажей при необходимости стенки можно выполнять плоскими, увеличенной толщины. Высоту ребер рекомендуется принимать 100 — 120 мм, толщину стенок между ребрами — не менее 60 мм. Торцевые стенки объемного блока рекомендуется выполнять плоскими, толщиной 60 — 100 мм.

Толщину потолочной плиты рекомендуется принимать не менее 80 мм.

В объемных блоках второго типа стенки рекомендуется проектировать плоскими с местными утолщениями с внешней стороны объемного блока вдоль пересечения его граней. Сечения элементов рекомендуется принимать: продольных стен между утолщениями по контуру — от 55 (внизу) до 65 мм (вверху) из тяжелого бетона или от 30 до 90 мм из легкого бетона; поперечных стен — от 80 до 90 мм из любого бетона; потолка переменного сечения с минимальной толщиной 40 и 60 мм соответственно для тяжелого и легкого бетонов и толщиной в местах примыкания к стенам ¾ 90 мм. Плиту пола рекомендуется проектировать ребристой с контурными ребрами высотой не менее 160 мм и толщиной плиты из тяжелого бетона 50 мм, из легкого бетона 110 мм. В плите из тяжелого бетона высоту промежуточных ребер рекомендуется принимать на 20 мм менее высоты контурных ребер. Допускается проектировать плиту без промежуточных ребер, толщиной не менее 80 мм. Плиту пола присоединяют к коробчатому элементу растворным швом и сваркой закладных деталей.

8.4. Стенки объемных блоков панельно-блочных зданий, на которые опираются сборные плиты перекрытий, следует проектировать толщиной не менее 120 мм исходя из противопожарных требований.

Рекомендуются следующие схемы передачи вертикальных нагрузок (опирания) с блока на блок:

по всему (или части) контуру стен, что обеспечивает более равномерную загрузку стен, высокую несущую способность блока и меньший расход материалов;

по четырем угловым участкам, что приближает схему работы блоков к зданию со скрытым каркасом; эта схема дает возможность максимального раскрытия проемов и безрастворного опирания блоков, что может оказаться целесообразным при монтаже зданий, например в условиях Севера.

8.5. Наружные стены в зависимости от типа объемного блока проектируют трехслойными, двухслойными или однослойными.

В объемных блоках первого типа наружную стену выполняют из однослойных или трехслойных панелей, объединяемых с коробчатыми элементами в заводских условиях.

В объемных блоках второго типа наружную стену образует однослойная или двухслойная панель, изготавливаемая в едином технологическом цикле или объединенная в заводских условиях с внешней стенкой коробчатого элемента.

Однослойные и трехслойные панели наружных стен рекомендуется проектировать аналогично стенам крупнопанельных зданий.

8.6. Несущие объемные блоки санитарно-технических кабин рекомендуется проектировать бетонными или из листовых материалов.

Бетонный блок рекомендуется проектировать из тяжелого или легкого бетона класса не ниже В10. Допускается стены и потолочную плиту проектировать из гипсобетона класса не ниже В5. Конструкцию бетонного объемного элемента рекомендуется принимать в виде цельноформованного элемента, имеющего пять внешних граней (без пола или потолка) и внутренние перегородки. Толщину стен и потолков плиты рекомендуется принимать не менее 50 мм. Потолочную плиту допускается выполнять из листовых материалов.

Объемный блок из листовых материалов рекомендуется проектировать состоящим из железобетонной плиты пола, каркаса и обшивки листовыми материалами. При заводской сборке объемного блока допускается применять бескаркасное решение; в этом случае листы рекомендуется соединять с помощью профилированных элементов, изготавливаемых экструзионным методом.

8.7. Для обеспечения необходимой разницы в отметках полов санузлов и остальных помещений квартиры отметка панели пола в санузле должна быть меньше на 20 мм, чем в проходном шлюзе и кухне. Рекомендуется предусматривать изготовление плиты пола для санузла с готовым покрытием из керамической плитки.

8.8. Внутренние перегородки между помещениями, входящими в состав объемного блока, рекомендуется выполнять монолитно связанными со стенами и потолком. Сопряжение монолитных перегородок со стенами и потолком рекомендуется выполнять по дуге окружности с радиусом 10 — 20 мм.

8.9. Армирование коробчатых элементов объемных блоков рекомендуется выполнять в виде пространственных арматурных каркасов, собираемых на специальных кондукторах из сеток и каркасов, которые соединяют между собой с помощью контактной сварки.

Потолочную плиту рекомендуется армировать сварной сеткой с ячейками не более 250 ´ 250 мм из проволоки класса Вр-I диаметром не менее 3 мм.

Плоские стены рекомендуется армировать гнутыми сварными каркасами, состоящими из трех продольных стержней диаметром не менее 6 мм, устанавливаемыми с шагом не более 1500 мм. Такие же каркасы рекомендуется устанавливать в местах пересечения граней коробчатого элемента, в ребрах и вутах. По контуру проемов необходимо предусматривать армирование отдельными стержнями или каркасами.

Стенки ненесущих объемных элементов рекомендуется армировать сварными сетками аналогично армированию потолочной плиты.

Армирование плиты пола и надпроемных перемычек устанавливают расчетом.

8.10. Конструкция объемного блока должна предусматривать возможность его подъема и монтажа как за петли, так и при помощи специальных захватов за панель пола или горизонтальные вуты в его верхней части.

8.11. При транспортировании объемного блока рекомендуется предусматривать линейное опирание на деревянные прокладки. Для защиты объемного блока от атмосферных осадков рекомендуется предусматривать специальные инвентарные укрытия потолочной плиты.

При перевозке объемных блоков на железнодорожных платформах необходимо применять упругую схему их крепления с использованием демпфирующих прокладок.

Особенности расчета объемных блоков

8.12. Расчет объемных блоков на эксплуатационные воздействия рекомендуется выполнять в следующей последовательности:

из расчета здания определяют усилия, действующие в плоскостях стен блоков;

определяют эксцентриситеты вертикальных сил относительно нейтральной плоскости стены;

проверяют несущую способность блоков и их соединений.

Помимо этого, производится проверка по прочности, жесткости и трещиностойкости отдельного блока на усилия, возникающие в процессе изготовления, транспортно-монтажных воздействий и по прочности здания на аварийные воздействия.

При выборе расчетных схем зданий для определения усилий в плоскостях стен в большинстве случаев следует принимать условно жесткие или податливые диски перекрытий. Жесткими считаются диски, в которых стыки панелей перекрытий в их плоскости обеспечивают передачу горизонтальных сдвиговых усилий, — платформенные стыки крупнопанельных зданий; стыки панелей с замоноличиванием швов между ними при наличии не менее двух шпонок на длину стыка двух элементов; стыки опирания панелей перекрытий на объемные блоки, в которых вертикальная нагрузка от стен вышележащих блоков передается через опорные торцы панелей.

Жесткими (рис. 61, а) считаются также диски перекрытий одного поперечника здания, состоящего из двух или нескольких столбов объемных блоков, которые соединены в уровне перекрытий не менее, чем двумя сварными связями на закладных деталях.

Рис. 61. Конструктивные схемы горизонтальных диафрагм жесткости

1 — объемные блоки; 3 — плиты перекрытия

Податливыми считаются диски, в которых опирание панелей перекрытий на объемные блоки производится через «точечные пальцы», когда горизонтальные связи между соседними столбами блоков осуществляются на сварке закладных деталей и в других случаях, не перечисленных в предыдущем абзаце.

В расчетной схеме здания с податливыми дисками перекрытий рекомендуется делить на несколько (меньших размеров) фрагментов, в которых диски считаются жесткими (рис. 61, б), и рассчитывать эти фрагменты раздельно.

8.13. Столбы блоков рекомендуется рассматривать как консольные стержни двутаврового сплошного сечения.

В зависимости от количества и расположения дверных проемов в продольных стенах блоков различают два типа столбов (рис. 62).

Рис. 62. Расчетные схемы вертикальных диафрагм жесткости столба из объемных блоков

Блоки в столбах первого типа не имеют проемов в продольных стенах или имеют один проем. Сечение их образуется суммированием сечений стен одинаковых направлений.

Блоки в столбах второго типа имеют не менее одного проема в каждой из продольных стен. Столбы при этом расчленяют на отдельные вертикальные несущие элементы (в форме прямоугольника, тавра, двутавра или швеллера), соединенные надприемными перемычками.

Для многоветвевых составных стержней для упрощения расчета допускается представление расчетной схемы, составленной из двухветвевых составных стержней.

8.14. При расчете столба на изгиб в направлении продольной оси здания от внецентренного приложения вертикальных нагрузок, как и при расчете в поперечном направлении, различают два типа столбов.

Блоки в столбах первого типа имеют проем только в одной торцевой стене, как правило, наружной. Сечение их считается монолитным. Усилия в таком столбе определяют как для монолитного стержня с учетом его закрепления в уровне каждого перекрытия.

Блоки в столбах второго типа имеют проемы в обеих торцовых стенах. Расчетная схема столба при этом представляется консольным составным стержнем с упругоподатливыми связями сдвига, зависящими от податливости перемычек.

По ней столбы рассчитывают на действие временных нагрузок, прикладываемых после окончания монтажа. Допускается пользоваться этой же схемой при расчете на постоянные нагрузки от собственного веса блоков.

Для учета перераспределения усилий между ветвями составного стержня в процессе монтажа при расчете на действие нагрузок от собственного веса панелей перекрытий, опираемых на блоки, рекомендуется применять поэтажно изменяемую расчетную схему.

8.15. После определения горизонтальных осевых и внецентренных в плоскостях стен вертикальных нагрузок, приходящихся на каждый из вертикальных элементов (столбы блоков и панельные диафрагмы), для наиболее опасных сечений должны быть подсчитаны усилия, действующие в плоскости стен.

8.16. Вертикальные нормальные напряжения в горизонтальном шве объемно-блочного столба, возникающие по участкам опирания блоков от действия перпендикулярно плоскости шва сил М_х, М_у, N, допускается определять по формуле

s = N/A_nt ± M_xy/I_x ± М_хx/I_y, (269)

где N, M_x, M_y — соответственно осевое усилие и изгибающие моменты относительно осей, проходящих через центр тяжести сечения блока; A_nt — площадь несущих стен блока за вычетом проемов (при контурной схеме опирания) или угловых участков (при угловой схеме); I_x, I_y — моменты инерции горизонтального сечения блока (при контурной схеме) или угловых участков (при угловой схеме) относительно осей, проходящих через центр тяжести сечения несущих стен блока; х, у — расстояния от центра тяжести горизонтального сечения несущих стен блока (участков опирания при угловой схеме) до места определения ординат эпюр s. Величины ординат эпюры рекомендуется определять для угловых точек блока, принимая промежуточные значения по линейной интерполяции.

8.17. Для расчета на изгиб из плоскости граней блоков рекомендуется учитывать пространственную работу самих блоков и при контурной схеме опирания совместную их работу в столбе (защемление блоков).

Наиболее существенным является защемление продольных (длинных) стен блоков. Поэтому возможным упрощением расчетной схемы блока является введение в нее не передающих изгибающих усилий шарнирных цилиндрических связей торцевых граней с продольными.

Для определения максимальных величин изгибающих моментов по среднему поперечному сечению блоков, не имеющих широких (более 1,2 м) проемов в продольных стенах, возможна замена пространственного столба объемных блоков на плоскую многоэтажную раму с упругоподатливыми связями ригелей и стоек (рис. 63, а).

Рис. 63. Расчетные схемы для определения усилий в столбе из объемных блоков с учетом частичного защемления блоков в горизонтальных стыках

а — столб блоков, б — объемный блок

8.19. Для приближенного определения величин изгибающих моментов по среднему поперечному сечению блоков без специальных программ допускается использовать расчетную схему в виде одноэтажной рамы, с учетом дополнительных связей, условно заменяющих влияние вышележащих блоков (рис. 63, б).

Жесткости дополнительных связей на изгиб можно приближенно определять по формуле

С = (b_con   d_w)³/(12l_m), (270)

где b_сon — ширина площадки контакта с учетом возможности непробетонирования краевых участков; d_w — возможное смещение объемных блоков от проектного положения по горизонтали; l_m — податливость на сжатие растворного шва.

В практических целях возможно пользоваться той же схемой и для расчета блоков, не имеющих симметрии толщин стен (но отличающихся по толщине не более чем в 2 раза), на несимметричные нагрузки.

при расчете отдельного блока — вертикальные распределенные на перекрытие нагрузки от его собственного веса g;

при расчете столба — вертикальные, распределенные на перекрытие нагрузки, за исключением нагрузок от собственного веса (р — g);

распределенные вдоль шва вертикальные нагрузки Q от опирания плиты перекрытия на стеку блока, приложенные с эксцентриситетом е_Q относительно нейтральной оси стены;

распределенные вдоль шва вертикальные нагрузки от вышележащих этажей N, приложенные с эксцентриситетом е относительно нейтральной оси стены.

Эксцентриситеты е рекомендуется считать одинаковыми по высоте столба.

8.21. Эксцентриситет е равен сумме эксцентриситетов е₁ и e₂ соответственно из-за наличия геометрического эксцентриситета центра тяжести поперечного сечения шва относительно нейтральной оси стенки нижнего блока и из-за возможного отклонения от проектной величины сдвижки нижней опорной части верхнего блока относительно верхней опорной части нижнего блока (рис. 64). При отсутствии экспериментально обоснованных значений рекомендуется принимать величины е₁ = 0,5 cм, e₂ = 1 см.

Рис. 64. Схемы для определения эксцентриситетов в стыке объемных блоков

8.22. Для проверки прочности каждой из несущих стен блока следует предусматривать такую комбинацию эксцентриситетов нагрузки е_Q, e₁ и е₂, которые приводят к наиневыгоднейшей комбинации нормальной силы и момента из плоскости стены (как правило, M_max, N). Эти величины можно условно считать для блока эксцентриситетами внешних вертикальных нагрузок, приложенных в плоскостях стен.

8.23. После определения эпюры изгибающих моментов в среднем сечении блока или у края проема допускается их промежуточные по длине стены значения считать распределенными по полуволне синусоиды с максимумом в среднем сечении (у края проема) и нулем у края стены.

8.24. Изгибающий момент, вводимый в расчет при определении несущей способности стены для каждого вертикального сечения, принимается максимальным в средней трети высоты этажа по эпюре М для рамы, образованной этим сечением.

Расчетный эксцентриситет сжимающей силы в среднем сечении блока должен приниматься равным полученному из расчета блока (или заменяющей рамы) как статически неопределимой конструкции, но не менее величины е, равной 0,1 высоты сечения при h £ 10 см и 1см при h ³ 10 см. Этим приемом можно пользоваться при полученной из расчета величине эксцентриситета внутренних сил в среднем сечении блока, не выходящей из пределов ядра сечения. В противном случае требуется уточнение расчетной схемы или изменение геометрических характеристик элементов и стыков блоков.

8.25. Проверка несущей способности объемных блоков производится для двух горизонтальных сечений:

в опорном сечении (горизонтальном стыке);

в промежуточном по высоте стены (в средней ее трети), где действует максимальный изгибающий (из плоскости стены) момент.

8.26. Прочность опорных сечений (горизонтальных стыков) объемных блоков рекомендуется проверять как для платформенных стыков с односторонним опиранием перекрытий.

8.27. При проверке несущей способности промежуточных по высоте сечений стен объемных блоков допускается условно расчленять стены вертикальными сечениями (рис. 65) и определять независимо среднюю несущую способность N_i расчлененных сечений с учетом величины эксцентриситета е_i ( вертикальных сил, действующих в каждом сечении, после чего суммировать их по длине каждой стены и сравнивать с действующей на нее расчетной нагрузкой

(271)

где n — число участков дробления длины стены (без проемов); рекомендуется принимать n ³ 5. Ребристые стены с регулярными вертикальными ребрами целесообразно дробить на одинаковые участки таврового сечения шириной, равной расстоянию между ребрами; N_i — средняя несущая способность единицы длины 1-го вертикального участка стены; b_i — длина 1-го участка; N₁, N₃ — ординаты эпюры N по краям стены; l, l₁, l₂ — длины соответственно стены, участка до проема и проема.

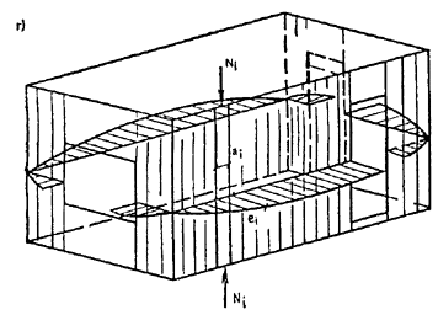

Рис. 65. Схемы усилий в стенках объемного блока

а — без проемов; б — с несимметрично расположенным проемом; в — с симметричным расположенным проемом; г — схема объемного блока

8.28. Несущую способность угловых участков стен (при монолитной связи смежных стен) допускается определять отдельно как для бетонных (железобетонных) элементов уголкового профиля с длиной перьев уголка, равной шести толщинам стенок.

Эксцентриситет сжимающей силы, приходящийся на этот угол, принимается не менее 2 см.

При наличии с одной или двух сторон углового сечения проемов обязателен учет продольного изгиба углового элемента.

8.29. Расчетная длина (высота) стен блоков (стоек рамы) l_o принимается равной 0,8 H_о, если над расчетным сечением расположено не менее четырех этажей блоков. В остальных случаях l_o = 0,9H_о, где H_о — высота этажа, за вычетом толщины перекрытия.

8.30. При учете транспортных и монтажных воздействий необходимо производить расчет отдельного блока по несущей способности, трещиностойкости и деформациям на зависание угла. Прогиб свободного угла блока, опертого по трем углам, определяется по формуле

(272)

где Р — вес блока симметричного по толщине стенок (без наружной стены и балкона) с учетом коэффициента динамичности; G_i, t_i — модуль сдвига и толщина i-й грани (i = 1, 2, ..., 6).

Для сплошных граней при определении G_i допускается считать, что они работают без образования трещин, если соблюдается условие

Р £ 4htR_bt,ser. (273)

Для граней с проемами величину Gi можно определять исходя из условия равенства горизонтальных перемещений сплошной грани и грани с проемом, имеющей те же наружные размеры.

8.31. При наличии немонолитных связей сдвига, соединяющих отдельные грани блоков, их жесткость должна вводиться в величину G соответствующей грани.

Возможный прогиб свободного угла блока длиной более 4,8 м должен быть ограничен при статических воздействиях величиной 10 мм, при динамических — 15мм; при длине блока до 4,8 м — 7 и 10 мм.

8.32. Несущую способность блока при зависании угла допускается определять по методу предельного равновесия. Трещины при перекосах появляются и развиваются, в первую очередь, в углах проемов. В состоянии предельного равновесия эти участки в расчетной схеме следует превращать в пластические шарниры. Чтобы определить разрушающие усилия на блок, проверить или подобрать армирование всех граней, следует превратить блок в пространственный механизм, для чего необходимо последовательно превращать в плоский механизм каждую грань с проемом; остальные грани при этом считаются абсолютно жесткими в своей плоскости.

Определение несущей способности следует производить в соответствии с вероятными схемами излома граней исходя из наименее благоприятного варианта работы конструкции для продольных граней. При этом следует суммировать усилия от кручения блока с изгибом в вертикальной плоскости.

Армирование элементов блока рекомендуется назначать на 20 — 30 % выше, чем полученное по расчету методом предельного равновесия.

8.33. Перемычки под и над проемами в стенах при зависании угла блока должны быть проверены по поперечной силе Q, равной:

для торцевых граней

Q == Р/8; (274)

для продольных граней

Q = P(3   b/а)/8. (275)

8.34. Все плоские элементы, в том числе и комплектующие блок (панели пола, панели наружных стен) должны быть проверены по прочности и ширине раскрытия трещин при действии распалубочных, монтажных и транспортных нагрузок с учетом возможного изменения расчетных схем элементов при работе на эти воздействия.

При этом учитывается действительная минимальная прочность бетона элемента на момент воздействия.

Не допускается транспортирование объемных элементов до достижения бетоном прочности, равной 0,7 и плоских элементов   до 0,5 нормативных сопротивлений.

Распалубочные усилия на элемент принимают по данным специальных исследований, но не менее 20 МПа (200 кгс/м²).

При расчете на транспортные и монтажные нагрузки действие собственного веса принимается с коэффициентом динамичности, равным 1,8 при транспортировании и 1,5   при монтаже.

Максимальная кратковременная ширина раскрытия трещин   0,4 мм.

8.35. Горизонтальные элементы блоков рассчитываются на вертикальные транспортные нагрузки с учетом пространственной работы и действительной расчетной схемы (наличие временных подпорок, демпфирующих стоек и т.п.).

Плита потолка блока должна проверяться по прочности на действие сосредоточенной нормативной нагрузки 2000 Н (вес двух монтажников с инструментом).

ПРИЛОЖЕНИЕ 1

РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ УСИЛИЙ В НЕСУЩЕЙ СИСТЕМЕ ЗДАНИЯ НА ОСНОВЕ РАСЧЕТНОЙ СХЕМЫ В ВИДЕ ВЕРТИКАЛЬНОГО СОСТАВНОГО СТЕРЖНЯ

1. В настоящем приложении изложена упрощенная методика определения усилий в несущей системе бескаркасного здания с одинаковыми по высоте конструктивно-планировочными решениями. Методика позволяет выполнять расчет с помощью карманных или настольных калькуляторов без применения специальных программ для ЭВМ. Методику рекомендуется использовать на начальных стадиях проектирования при компоновке несущей системы для предварительного назначения толщин и классов бетона стен, расчета стыковых соединений и связей. Если параметры конструкций, назначенные по конструктивным соображениям (например по условиям обеспечения ограждающих функций), обеспечивают требуемую прочность и жесткость несущих конструкций, то не требуется дальнейшего уточнения результатов расчета.

В противном случае рекомендуется выполнять расчет по специальным программам на ЭВМ с использованием уточненных расчетных схем и предпосылок.

2. Для предварительного расчета рекомендуется использовать расчетную схему в виде системы вертикальных диафрагм жесткости, объединенных между собой в уровне перекрытий, которые считаются абсолютно жесткими в собственной плоскости. Каждая из вертикальных диафрагм жесткости рассматривается как вертикальный составной стержень, защемленный основанием.

В составном стержне выделяют несущие и связевые элементы. Форму и размеры несущих элементов (столбов) рекомендуется назначить по рекомендациям разд. 3 настоящего Пособия. Дискретно расположенные связевые элементы (перемычки, податливые стыковые соединения, перекрытия) заменяют эквивалентными по жесткости (податливости) при сдвиге непрерывными связями, соединяющими столбы. Для упрощения расчета разрешается в диафрагмах с постоянным шагом проемов по длине стены (например, для наружных стен при расчете их на усилия в плоскости стены) не включать в расчетную схему промежуточные простенки; при этом податливость связей между крайними столбами принимается равной сумме податливостей вертикальных рядов связей между ними.

3. При расчете на вертикальные нагрузки, температурные воздействия и неоднократную усадку сопрягаемых стен каждую вертикальную диафрагму жесткости рассчитывают независимо, считая, что отсутствуют горизонтальные перемещения составной системы. Горизонтальные (ветровые) нагрузки распределяются между вертикальными диафрагмами жесткости пропорционально их приведенной изгибной жесткости, определяемой по п.7 настоящего приложения.

4. Расчет рекомендуется выполнять в следующей последовательности:

определяют жесткостные характеристики связей сдвига и столбов; по формуле (3) Пособия проверяют, можно ли считать связь сдвига жесткой. В случае, если связь считается жесткой, то соединенные этой связью столбы объединяют в один и для такого объединенного столба снова определяют жесткостные характеристики;

каждую из вертикальных диафрагм жесткости рассчитывают независимо на непосредственно приложенные к ней вертикальные нагрузки и температурно-влажностные воздействия, а также на единичную сосредоточенную силу в уровне верха здания;

определяют приведенную изгибную жесткость каждой из диафрагм EI_i,red;

для зданий, при расчете которых необходимо учитывать влияние динамической составляющей ветровой нагрузки и проверять ускорения колебаний, возникающих в результате пульсаций ветрового напора;

определяют приведенную изгибную жесткость здания EI_red, равную сумме приведенных изгибных жесткостей всех диафрагм;

вычисляют период колебаний основного тона и расчетные ветровые нагрузки и проверяют значение ускорений колебаний;

расчетная ветровая нагрузка распределяется между диафрагмами пропорционально их приведенной изгибной жесткости;

определяют усилия в каждой из диафрагм от ветровых нагрузок.

5. Для определения усилий в плоском составном стержне с r рядами податливых продольных связей рекомендуется использовать метод сил. В качестве неизвестных принимают продольные силы T_i (i = 1, 2, ..., r), перераспределяемые между столбами i и (i + l).

Продольную силу T_i (x) в сечении x = х/H (х — расстояние от верха здания до рассматриваемого сечения, Н — высота здания) рекомендуется определять по формуле

(1)

(2)

(3)

(4)

(5)

(6)

Т^v_i — определяют из решения следующей системы алгебраических уравнений:

(i = 1, 2, ..., r); (7)

(8)

J^v₁ = 2/w³_v; (9)

J^v₂ = 2 sin w_v/w⁴_v; (10)

J^v₃ = 4(w_v sin w_v   1)/w⁵_v; (11)

J^v₄ = 6 sin w_v(w²_v   2)/w⁶_v; (12)

w_v = (2v   1)p/2; (13)

b_i — погонная жесткость при сдвиге связи между столбами i и i + 1; a_{i(i + 1)} — коэффициент линейного температурного расширения для столба i(i + l); y_if — коэффициенты, вычисляемые по формулам:

y_i,i = 1/(EА_i) + 1/(EА_i+1) + L²_i/åEI; (14)

y_i,i+1 = y_i+1,i =  1/(EА_i+1) + L_iL_i+1/åEI; (15)

y_i,j = y_j,i = L_iL_j/åEI; ` (16)

T_{i(i + 1)} — изменение средней температуры столба i(i + 1); e^o_i(i+1) — стесненная, средняя по толщине стены, деформация усадки столба i(i + 1); Dt_i(i+1) — перепад температур по толщине столба i(i + 1), P_i(i+1) —вертикальная сосредоточенная сила, приложенная в верхнем сечении 6==0 столба x = 0 столба i(i + l); e^o_i(i+1) — эксцентриситет продольной силы P_i(i+1) в плоскости диафрагмы; ЕA_i(i+1) —продольная жесткость столба i(i + 1); ЕI_i(i+1) — изгибная жесткость столба i(i + 1); åEI ¾ сумма изгибных жесткостей всех столбов диафрагмы; p_i(i+1) — равномерно распределенная по высоте продольная сжимающая сила в столбе i(i + 1); e_i(i+1) — эксцентриситет продольной силы p_i(i+1) в плоскости диафрагмы; S — сосредоточенная поперечная нагрузка, приложенная в сечении x = 0; — равномерно распределенная поперечная нагрузка; — максимальное значение распределенной поперечной нагрузки, изменяющейся по линейной зависимости от нуля в сечении x = 0; — количество членов приближения.

Коэффициенты w_v, J приведены в табл. 1.

Таблица 1

В связи с быстрой сходимостью ряда при вычислении величины Т^v_i допускается учитывать один член ряда ( = l).

6.Усилия в составном стержне с r рядами податливых связей сдвига определяют по формулам:

продольная сила в сечении x столба i

N_i(x) = N^o_i(x) + T_i-1(x)   T_i(x), (17)

N^o_i(x) = P_i + xp_iH; (18)

изгибающий момент в сечении x столба i

(19)

(20)

сдвигающая сила в связях между столбами i и i + l в уровне верхнего этажа п

V_i(xn) = T_i (xn) (21)

в уровне этажа h < n

V_i(x_h) = T_i(x_h)   T_i(x_h+1); (22)

где x_h = 1   (h + 1)/n (23)

(h = 1, 2, ..., n).

7. Приведенную изгибную жесткость вертикальной диафрагмы с r рядами проемов рекомендуется определять по формуле

(24)

где B_j — корни уравнения (2) при v = l для нагрузки в виде единичной сосредоточенной поперечной силы S = 1, приложенной в сечении x = 0.

8. Период основного тона колебаний в случае, когда длина в плане вертикальных диафрагм не превышает 0,2 высоты здания, можно определять по формуле

(25)

где т — масса единицы высоты здания, рассматриваемого как консольный стержень; åEI_red — сумма приведенных изгибных жесткостей вертикальных диафрагм.

В случае, если имеются диафрагмы, длина которых больше 0,2 высоты здания, то при определении периода колебаний необходимо учитывать влияние деформаций сдвига стен в собственной плоскости. Период первого тона в этом случае можно определять по формуле

(26)

y = (14,56 + 13,32t + 3,36t²)/(5,04 + 2,8t); (27)

v = 12åEI_red/(H²åGA_red), (28)

åGA_red — сумма сдвиговых жесткостей вертикальных диафрагм, определяемых без учета площади полок.

Определение усилий в протяженных зданиях от температурных и усадочных воздействий

9. Для протяженных в плане здания усилий от температурно-влажностных воздействий рекомендуется определять с использованием расчетной схемы в виде горизонтальной составной системы с продольными поясами в уровне перекрытий, которые соединены податливыми связями сдвига. Приводимые ниже расчетные формулы применимы для регулирования по высоте составных стержней. Нижний ярус составной системы может иметь геометрические и жесткостные характеристики, отличающиеся от остальных ярусов. Расчетные формулы получены для системы с бесконечно большим числом ярусов и применимы для определения усилий в нижней половине высоты здания при количестве этажей девять и более (в верхних этажах усилия существенно уменьшаются).

При расчете учитываются изменения во времени средних по сечениям конструкции температур Dt (по отношению к начальной температуре t_о) и относительных деформаций усадки бетона e, возникающих из-за уменьшения его начальной влажности.

Изменение во времени средних по сечениям конструкций температур Dt и начальные температуры t_о определяются по СНиП 2.01.07—85.

10. Расчет на температурно-влажностные воздействия выполняется для стадий возведения и эксплуатации здания.

Для стадии возведения рекомендуется различать два расчетных случая:

первый — здание возведено в теплое время года и до пуска отопления конструкции здания охлаждаются вследствие понижения температуры наружного воздуха в холодное время года;

второй — здание возведено в холодное время года и конструкции здания нагреваются вследствие повышения температуры наружного воздуха в теплое время года.

В первом расчетном случае из-за противодействия основания температурным изменениям линейных размеров продольных конструкций в них возникают растягивающие напряжения, во втором расчетном случае — сжимающее напряжения.

В первом расчетном случае усадочные деформации можно не учитывать, так как в холодное время года деформации усадки бетона не увеличиваются. В связи с тем, что температурные и усадочные деформации во втором расчетном случае противоположны по знаку, а сжимающие напряжения в продольных конструкциях, как правило, не опасны, допускается второй расчетный случай не рассматривать.

Для стадии эксплуатации необходимо проверить конструкции на совместное влияние температурного сокращения продольных наружных стен и деформаций усадки продольных конструкций.

Для зданий с ненесущими наружными стенами, а также с трехслойными несущими стенами с гибкими связями между слоями при определении усилия во внутренних конструкциях можно учитывать только изменение деформаций усадки. Наружный слой продольных трехслойных стен в случае опирания его на фундамент следует рассчитывать на совместное влияние уменьшения его средней температуры (при переходе от теплого к холодному времени года) и деформаций усадки.

11. Продольное усилие в сечении x продольного пояса над k-м ярусом определяется по формуле

(29)

где а_k — коэффициент линейных температурных деформаций бетона конструкций, образующий продольный пояс k; Dt_k — расчетный перепад средних температур продольного пояса k; e_k — расчетное изменение деформаций усадки бетона, образующего продольный пояс k; ЕA_k — продольная жесткость k-го пояса (при k > 1 ЕA_k = EA);

w_m = (2m   1) p/2; (30)

x — безразмерная координата, отсчитываемая вдоль длины составной системы с началом отсчета по ее середине (0 £ x £ 1); b₁, b — погонные жесткости при сдвиге продольных связей соответственно в первом и всех остальных ярусах составной системы;

(31)

при b₁ = b и EA₁ = EAq_m = 1 — полудлина составной системы (половина расстояния между температурно-усадочными швами);

(32)

В формуле (29) число учитываемых членов ряда рекомендуется принимать с учетом того, что первый отбрасываемый член ряда характеризует ошибку вычислений. Для получения решения с точностью 0,05 достаточно учесть пять членов ряда. В общем случае рекомендуется удерживать нечетное число членов ряда.

Погонное сдвигающее усилие в продольных связях k-го яруса определяется по формуле

(34)

12. Продольная жесткость k-го пояса EA_k определяется как сумма продольных жесткостей перекрытия Ea_k,r продольных стен EA_k,w. При изменении жесткостных характеристик перекрытий и продольных стен по длине определяется приведенная продольная жесткость пояса, определяемая по формуле

(35)

где L_i — длина i-го участка по длине здания, в пределах которого продольная жесткость пояса постоянна; EA_k,i — продольная жесткость k-гo пояса на i-м участке; n — общее число участков.

Продольная жесткость пояса до образования трещин в бетоне определяется по формуле

EA = E_lA_b + E_sA_s, (36)

где E_l — длительный модуль деформации бетона

E_l = E_b/(1 + j_bt); (37)

E_b — начальный модуль упругости бетона; j_bt — определяется по формуле (2) Пособия.

Продольная жесткость пояса после образования в нем трещин определяется по формуле

ЕA = Е_sА_s/y_s, (38)

где y_s — коэффициент, учитывающий работу растянутого бетона между трещинами и определяемый согласно нормам проектирования железобетонных конструкций.

(39)

где GA_k,i — жесткость при сдвиге горизонтального сечения продольных стен k-го яруса на i-м участке: Н_k — высота k-го яруса; L_i — длина i-го участка.

Жесткость при сдвиге i-го участка сквозной продольной стены с проемами рекомендуется определять для горизонтального сечения в уровне проемов по формуле

GA_k,i = E_iA_i/(2,5 + H²_o/L_i), (40)

где A_i, L_i — соответственно площадь и длина горизонтального сечения стены на i-м участке; H_о — высота проема в стене в k-м ярусе.

Жесткость при сдвиге i-го участка продольной стены, состоящей из отдельных, не связанных между собой участков, рекомендуется определять по формуле

(41)

где С_j — коэффициент жесткости основания при повороте фундамента в плоскости стены; I_ji ¾ момент инерции фундамента i-го участка стены относительно оси, перпендикулярной плоскости поворота фундамента.

При опирании стен на свайные фундаменты с высоко расположенными ростверками жесткости при сдвиге связей необходимо определять по специальным рекомендациям.

ПРИЛОЖЕНИЕ 2

РЕКОМЕНДАЦИИ ПО ОБЕСПЕЧЕНИЮ УСТОЙЧИВОСТИ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ ПРИ АВАРИЙНЫХ ВОЗДЕЙСТВИЯХ

1. Несущая система жилых зданий должна быть устойчива к прогрессирующему (цепному) разрушению в случае локального разрушения отдельных конструкций при аварийных воздействиях (взрыв бытового газа или других взрывоопасных веществ, пожар и т. п.). Это требование означает, что в случае аварийных воздействий, не предусмотренных условиями нормальной эксплуатации зданий (взрывы, пожары, ударные воздействия транспортных средств и т. п.), допускаются локальные разрушения несущих конструкций (полное или частичное разрушение отдельных стен в пределах одного этажа и двух смежных осей здания), но эти первичные разрушения не должны приводить к обрушению конструкций или к разрушению соседних несущих элементов, на которые передается нагрузка, ранее воспринимавшаяся элементами, поврежденными аварийным воздействием.

Конструктивная система здания должна обеспечивать его прочность и устойчивость в случае локального разрушения несущих конструкций, как минимум на время, необходимое для эвакуации людей, Перемещение конструкций и раскрытие в них трещин не ограничивается.

2. Устойчивость здания к прогрессирующему обрушению проверяется расчетом на особое сочетание нагрузок и воздействий, включающее постоянные и временные длительные нагрузки, а также воздействие гипотетических локальных разрушений несущих конструкций. Постоянная и временная длительная нагрузка должна определяться по СНиП 2.01.07—85. При этом коэффициенты сочетаний нагрузок и коэффициенты надежности по нагрузкам к постоянным и длительным нагрузкам следует принимать равными единице.

Воздействия локальных разрушений несущих конструкций учитываются тем, что из конструктивной системы здания удаляются отдельные элементы, которые могут быть разрушены при аварийных воздействиях.

Для панельных жилых зданий в качестве расчетной схемы локального разрушения следует рассматривать разрушение (удаление) двух пересекающихся стен в пределах одного (любого) этажа на участках от их вертикального стыка (в частности, от угла здания) до ближайшего проема в каждой стене или до следующего вертикального стыка со стеной перпендикулярного направления.

Для оценки устойчивости здания против прогрессирующего обрушения разрешается рассматривать лишь наиболее опасные расчетные схемы разрушения:

локальные разрушения, включающие разрушения наружных стен, ослабленных дверными проемами выходов на балконы и лоджии (схемы 1, 2, 3 на рис. 11);

локальные разрушения, включающие разрушения внутренних стен, слабо связанных с остальными вертикальными конструкциями из-за наличия дверных проемов (см. схемы 1, 4, 5 на рис. 11), из-за балочной разрезки большепролетных плиточных перекрытий (см. схемы 2, 5 на рис. 11) или из-за частичного отсутствия связей через перекрытия (стены, примыкающие к лестничным клеткам; схема 4 на рис. 11).

3. При расчете панельных зданий на устойчивость к прогрессирующему обрушению нормативные сопротивления материалов принимают в соответствии со СНиП 2.03.01—84 и СНиП 11-23-81. Расчетные характеристики сопротивления материалов, определяемые делением нормативных сопротивлений на коэффициенты надежности, для бетонных и железобетонных конструкций повышают за счет использования коэффициентов надежности, указанных в табл. 1. Кроме того, расчетные сопротивления умножают на коэффициенты условий работы, учитывающие малую вероятность аварийных воздействий и интенсивный рост прочности бетона в первый период после возведения здания, а также возможность использования арматуры за пределом текучести материала. Коэффициенты условий работы для бетона принимают по табл. 2, для арматуры классов А-I, А-II, А-III вводится единый коэффициент у_s = 1,1.

Таблица 1

Таблица 2

Расчетные сопротивления прокатной стали принимаются по СНиП II-23-81 с учетом допустимости работы пластичных сталей за пределом текучести. Коэффициент условий работы для пластичных сталей принимается равным 1,1.

4. Для оценки устойчивости панельных зданий к прогрессирующему обрушению следует выделить два типа неповрежденных конструктивных элементов. В элементах первого типа воздействия локальных разрушений не вызывают качественного изменения напряженного состояния, а приводят лишь к увеличению напряжений и усилий (неповрежденные стеновые диафрагмы и плиты перекрытий, нерасположенные над локальным разрушением). В элементах второго типа (к ним относятся конструкции, потерявшие первоначальные опоры — стеновые панели и плиты перекрытий, расположенные над локальным разрушением) в рассматриваемом состоянии здания качественно меняется напряженное состояние.

В связи с тем, что элементы первого типа при нормальных эксплуатационных воздействиях подвергаются нагрузкам в два-три раза ниже разрушающих, а расчетные локальные разрушения, как правило, не могут вызвать перегрузки этих конструкций более, чем в два раза, прочность элементов первого типа разрешается не проверять. Основной задачей расчета является проверка устойчивости стеновых панелей и плит перекрытий, расположенных выше локального разрушения и потерявших опору в результате локального разрушения стен. Устойчивость этих конструкций зависит как от прочности самих зависших элементов, так и от прочности их связей между собой и с неповрежденными стенами.

Устойчивость здания против прогрессирующего обрушения следует обеспечивать, в первую очередь, за счет рационального конструирования связей между сборными элементами. Усиление самих сборных элементов, расположенных над локальным разрушением, не рекомендуется.

6. В целях повышения экономичности конструктивных решений связей, препятствующих прогрессирующему обрушению, необходимо повышать их пластичность, добиваясь, чтобы в предельном состоянии после исчерпания несущей способности связь не выключалась из работы и допускала без разрушения сравнительно большие абсолютные деформации (порядка нескольких миллиметров).

Для обеспечения пластичности соединений сборных элементов их конструктивные решения должны включать специальные пластичные элементы, выполненные из пластичной листовой или арматурной стали.

Растянутая линейная связь между сборными элементами, как правило, представляет цепочку последовательно соединенных элементов — анкер закладной детали, закладная деталь, собственно связь, закладная деталь второго элемента и ее анкер. В силу случайной изменчивости сопротивлении отдельных элементов этой цепи и их соединений предельное состояние всего стыка определяется слабейшим звеном. Соответственно реальная пластичность всего соединения зависит от того, какой элемент окажется слабейшим:

если произойдет выкалывание бетона, в котором анкеруется закладная деталь, то разрушение будет носить хрупкий характер с весьма незначительными абсолютными деформациями, предшествующими выключению связи из работы (рис. 1, а);

если разрушится одно из сварных соединений, то, хотя при качественной сварке пластичность и проявится в силу малой протяженности самого разрушаемого звена, абсолютные деформации, предшествующие выключению связи из работы, будут сравнительно невелики (рис. 1, б);

только в том случае, когда слабейшим звеном соединения окажется собственно металлическая связь, все соединение проявит максимально возможные пластические свойства (рис. 1, в).

Рис. 1. Диаграмма деформирования растянутой линейной связи при разрушении различных ее элементов

а — при выкалывании анкерующего бетона; б — при разрушении сварных соединений; в — при разрушении листовой или стержневой связи

Соединения сборных элементов, препятствующие прогрессирующему обрушению панельных зданий, должны проектироваться неравнопрочными, при этом элемент, разрушение которого обеспечивает наибольшие пластические деформации соединения, должен быть наименее прочным.

Для выполнения этого условия рекомендуется рассчитывать все элементы соединения, кроме наиболее пластичного, на усилие в 1,5 раза больше прочности пластичного элемента, например, анкеровку закладных деталей и сварные соединения рекомендуется рассчитывать на усилие в 1,5 раза больше, чем саму связь.

Надпроемные перемычки, работающие как связи сдвига, необходимо проектировать так, чтобы они разрушались от изгиба, а не от действия поперечной силы.

Шпоночные сдвиговые соединения необходимо проектировать так, чтобы прочность отдельных шпонок на срез была в 1,5 раза больше их прочности при смятии.

Помимо обеспечения пластичности связей для защиты зданий от прогрессирующего обрушения рекомендуется использовать в комплексе следующие конструктивные мероприятия:

объединять отдельные плиты междуэтажных перекрытий в единый диск специальными металлическими связями, работающими в плоскости перекрытия на растяжение и сдвиг;

заводить плиты перекрытий в несущие стены перпендикулярного направления, используя их как шпоночную связь сдвига (при платформенных стыках такая связь образуется естественным образом);

устраивать междуэтажные связи, обеспечивающие работу горизонтальных стыков между перекрытиями и стенами на растяжение и сдвиг. Для устройства таких связей рекомендуется использовать подъемные петли, штыри и т. п. детали, например, как показано на рис. 2. Такие связи очень пластичны как при растяжении, так и при сдвиге, они обеспечивают совместную работу всех конструкций, расположенных выше локального разрушения; возможность устройства таких связей не зависит от особенностей плана здания.

Рис. 2. Вариант конструктивного решения междуэтажной связи

I — гайка; 2 — шайба; 3 — подъемный штырь

6. Для расчета панельных зданий на устойчивость к прогрессирующему обрушению рекомендуется использовать пространственную расчетную модель в виде системы пластинок (с проемами или без проемов), соединенных между собой сосредоточенными связями, прочность которых эквивалентна прочности фактических связей между панелями (рис. 3, а). Такая модель здания должна быть рассчитана при всех выбранных в соответствии с рекомендациями п. 2 расчетных схемах локального разрушения конструкций.

Рис. 3. Расчетная модель здания с локальными разрушениями

1 ¾ локальные разрушения

В случае обеспечения пластичной работы конструктивной системы здания в предельном состоянии расчет рекомендуется проводить кинематическим методом теории предельного равновесия. В этом случае допускается проверять устойчивость лишь элементов, расположенных над локальным разрушением, и расчет здания при каждой выбранной схеме локального разрушения сводится к следующей процедуре:

задаются наиболее вероятные механизмы прогрессирующего (вторичного) обрушения конструкций здания, потерявших опору (задать механизм разрушения значит определить все разрушаемые связи и найти возможные обобщенные перемещения (w_i) по направлению усилий в этих связях);

для каждого из выбранных механизмов прогрессирующего обрушения определяются прочности всех пластично разрушаемых связей (S_i); находятся равнодействующие внешних сил, приложенных к отдельным звеньям механизма, то есть к отдельным неразрушаемым элементам или их частям (G_i), и перемещения по направлению их действия (u_i):

определяется работа внутренних сил (W) и внешних нагрузок (U) на возможных перемещениях рассматриваемого механизма

и проверяется условие равновесия

W ³ U. (1)

Указанная расчетная процедура справедлива лишь при условии выполнения требований п. 5 об обеспечении пластичной работы отдельных панелей и связей между ними в предельном состоянии. Если пластичность какой-либо связи не обеспечена, ее работа учитываться не должна (связь считается отсутствующей). Если таких связей и элементов, которые могут разрушаться хрупко, много, и их формальное исключение слишком сильно уменьшает оценку сопротивления здания прогрессирующему обрушению, следует или обеспечить пластичность связей или изменить саму процедуру расчета. В последнем случае здание должно быть рассчитано на основании упругой пластинчатой модели, включающей расчетное локальное разрушение и позволяющей учесть изменившийся характер работы элементов, потерявших опору. Полученные при этом усилия в отдельных элементах должны сравниваться с их расчетными несущими способностями. Устойчивость здания против прогрессирующего обрушения при этом будет обеспечена, если для любого элемента соблюдается условие F £ S, где F и S соответственно усилие в элементе, найденное из упругого расчета, и его расчетная несущая способность, найденная с учетом указаний п. 3.

Особенности расчета зданий поперечно-стеновой и перекрестно-стеновой систем с ненесущими продольными наружными стенами из легких небетонных материалов

7. Для зданий с несущими поперечными и внутренними продольными стенами и ненесущими небетонными продольными наружными стенами опасность локального разрушения определяется лишь его расположением на плане здания, но не зависит от расположения по его высоте. Наиболее опасными и, следовательно, расчетными локальными разрушениями являются:

разрушение панели торцевой поперечной стены, примыкающей к углу здания;

разрушение панели внутренней поперечной стены, несущей нагрузку от навесных лоджий или балконов и при том ослабленной дверными проемами.

Количество расчетных локальных разрушений указанных типов в каждом конкретном случае определяется индивидуально в зависимости от особенностей плана здания и принятых конструктивных решений. При унифицированном решении сборных элементов и связей между ними и относительно простом плане здания можно ограничиться рассмотрением двух-трех наиболее опасных локальных разрушений.

При каждом выбранном локальном разрушении необходимо рассмотреть все указанные в пп. 8 — 11 механизмы прогрессирующего обрушения и проверить соответствующие рассматриваемому случаю расчетные условия.

8. Первый механизм прогрессирующего обрушения характеризуется одновременным поступательным смещением вниз всех стеновых панелей (или отдельных их частей), расположенных над локальным разрушением (рис. 4). Такое смещение возможно при разрушении связей сдвига между продольными и поперечными стенами (рис. 4, а) или при разрушении надпроемных перемычек и плит перекрытий (рис. 4, б, в).

При оценке возможности одновременного обрушения конструкций всех этажей условие равновесия (1) заменяется условием

W_f ³ U_f (2)

где W_f и U_f — соответственно работа внутренних и внешних сил на перемещениях элементов одного этажа; этажи разделяются нижней поверхностью перекрытия, которое относится к этажу, расположенному над перекрытием.

Если плиты перекрытий не заведены в продольные несущие стены, обрушению препятствуют лишь связи сдвига между панелями разрушенной поперечной стены и продольной стены (рис. 4, а). В этом случае условие равновесия (2) эквивалентно требованию

S₁ ³ G_w,in + G_l + 0,5(G¢_w,ex + G¢¢_w,ex) + 0,5(q¢L¢l¢ + q¢¢L¢¢l¢¢), (3)

где S₁ — прочность связей сдвига в вертикальном стыке между продольными и поперечными стенами; G_w,in, G_l — соответственно вес панели поперечной стены и приходящаяся на нее нагрузка от лоджии; G¢_w,ex, G¢¢_w,ex ¾ соответственно веса панелей наружных стен, примыкающих с двух сторон к разрушенной поперечной стене; q', q¢¢ — равномерно распределенная нагрузка па плиты перекрытия; L', L", 1', 1" — размеры плит перекрытий, опирающихся на разрушенную стену.

Рис. 4. Варианты механизма прогрессирующего обрушения I типа

Если плиты перекрытия заведены в продольные и поперечные стены (платформенные стыки), они образуют между ними практически неразрушимую связь сдвига. В этом случае рассматриваются лишь такие разновидности механизма обрушения I типа, которые возможны при ослаблении поперечной стены дверными проемами (см. рис. 4, б, в). При этом условие (2) принимает вид

W^I_w,in + W^I_p ³ U^I_w,in + U^I_p + U_w,ex, (4)

где W^I_w,in, U^I_w,in — соответственно работа внутренних и внешних сил на перемещениях отдельных частей панели внутренней стены; W^I_p, U^I_p — соответственно работа внутренних и внешних сил, приложенных к плитам перекрытий; U_w,ex — работа внешних сил, приложенных к наружным панелям.

Работа W^I_w,in определяется сопротивлением изгибу над- и подпроемных перемычек и в общем случае определяется соотношением

W^I_w,in = (M¢_sup + M¢¢_sup + M'_inf + M"_inf)/b, (5)

где M¢_sup, M¢¢_sup, M'_inf , M"_inf — соответственно прочности при изгибе левого и правого опорных сечений верхней и нижней перемычек, a b — пролет перемычек.

Если поперечная стена отделена от продольной дверным проемом и связь между ними отсутствует, то W^I_w,in = 0. Если связь между поперечной стеной и продольной осуществляется перемычкой — «флажком» (см. рис. 4, в), то прочность левого опорного сечения (M¢_sup) определяется прочностью горизонтальной линейной связи (S₂); при этом прочность сдвиговой связи в соответствии с рекомендациями п. 4 должна удовлетворять условию

S₁ ³ l,5 M¢¢_sup/b. (6)

Работа U_w,in определяется весом обрушающейся части панели внутренней стены аG_w,in, (где G_w,in — вес всей панели, 0 < а < 1) и приложенной к ней вертикальной нагрузкой от навесной лоджии (G_l)

U^I_w,in = аG_w,in + G_l. (7)

Работа внешних и внутренних сил, приложенных к плитам перекрытий, первоначально опертых по трем сторонам, определяется их пластическим изломом по схеме, показанной на рис. 4, б, в, и вычисляется по формулам

W^I_p = W¢^I_p + W¢¢^I_p; U_p = U¢^I_p + U¢¢^I_p, (8)

где

(9)

l_i, L_i — пролет i-й плиты в направлении продольных стен и пролет в поперечном для здания направлении; М_1i (М¢_1i), М_2i (М'_2i) — изгибающие моменты, воспринимаемые i-й плитой перекрытия при ее изгибе по балочной схеме соответственно вдоль пролетов l_i, и L_i при растяжении нижних волокон (верхних волокон); t — ширина дверного проема во внутренней стене (см. рис. 4, б, в); f — привязка начала проема к внутреннему торцу.

Если перекрытие выполнено из балочных плит, то в неравенстве (9) принимается

W^I_p = 0; U^I_p = 0,5 (q¢L¢l¢ + q¢¢L¢¢l¢¢). (10)

Работа сил, обусловленных весом наружных панелей, примыкающих к поврежденной стене слева и справа (G¢_w,ex и G¢¢_w,ex) приблизительно вычисляется так:

U_w,ex = 0,5(G¢_w,exW¢_w,ex + G¢¢_w,ex W¢¢_w,ex). (11)

Выполнение требования (4) является необходимым условием предотвращения прогрессирующего обрушения здания, при сравнительно небольших перемещениях (менее 10 см) конструкций, потерявших опору. Если оно выполнено, следует перейти к проверке дополнительных условий, изложенных в пп. 9 — 11.

Если же условие (4) не соблюдается, возможны два варианта:

первый — усилением (или перераспределением) арматуры перемычек внутренних стен и плит перекрытий добиться его выполнения;

второй — перейти к другим конструктивным способам защиты от прогрессирующего обрушения, допускающим очень большие перемещения (десятки сантиметров) элементов, потерявших опору и требующих соответственно выполнять расчет по деформированной схеме (см. п. 12).

9. Механизм прогрессирующего обрушения второго типа характеризуется одновременным поворотом каждой стеновой панели, расположенной над локальным разрушением, вокруг своего центра вращения (рис. 5). Такое смещение требует разрушения растянутых связей этих панелей с неповрежденной стеной (S₂; на рис. 5, а), разрушения связей сдвига стеновых панелей с плитами перекрытий в горизонтальных стыках (S₃ на рис. 5) и пластического излома плит перекрытий, первоначально опертых по трем сторонам, по схеме, приведенной на рис. 5, г.

Рис. 5. Механизм прогрессирующего разрушения II типа

В рассматриваемом случае условие (2) принимает вид

W^II_t + W^II_p ³ U^II_w,in + U^II_p + U_w,ex, (12)

где W^II_p, U^II_w,in, U^II_p, U_w,ex ¾ то же, что и величины W^I_p, U^I_w,in, U^I_p, U^I_w,ex в (4), a W^II_t — работа сил сопротивления связей (S₂ и S₃) меновых панелей, потерявших опору, с неповрежденными конструкциями. Отдельные слагаемые из (12) вычисляются следующим образом:

W^II_t = S₂y₂/L + S₃h/L; (13)

U^II_w,in = G_w,inx/L + G_l, (14)

где y₂, h, x — расстояния от центра вращения до линии действия усилий S₂, S₃ и силы тяжести G_w,in (см. рис. 5); W^II_p, U^II_p — вычисляются по формулам (8) при соответствующей замене верхнего индекса, причем

W^II_pi = (M'_1i/l_i + M¢_2i/L_i)w_i; U^II_pi = q_iL_il_iu_i/6. (15)

Здесь все величины имеют тот же смысл, что и в (9); величина U_w,ex вычисляется по формуле (11).

Выполнения условия (12) следует добиваться прежде всего за счет увеличения связей сдвига (S₃), так как увеличение прочности растянутой связи (S₂) не всегда возможно (рис. 5, б), а иногда и нецелесообразно: если к продольной стене прикрепляется поперечная стена лишь с одной стороны, то для учета этой связи в расчете необходимо оценить прочность продольной стены на изгиб из ее плоскости (см. рис. 5, в).

10. Помимо условий необрушения (4) и (12) необходимо оценить возможность обрушения лишь одних плит перекрытий, расположенных непосредственно над выбитой панелью поперечной стены и первоначально опертых по трем сторонам (третий механизм).

Для того, чтобы эти плиты не обрушивались, достаточно выполнить условие

W^II_p ³ U^II_p + U_w,ex   S₄w_w,ex, (16)

где S₄ — прочность сдвиговой связи между навесной панелью и поперечной стеной (рис. 6); в формуле (16) S₄ принимается по расчету, но не более величины U_w,ex.

Рис. 6. Схема обрушения плит перекрытий

Если соотношение (16) не выполняется, это значит, что плиты необходимо прикрепить к вышерасположенной поперечной стене связями, воспринимающими растяжение (рис. 6). Тогда условие (16) заменяется следующим:

W^II_p + W^III_t ³ U^II_p + U_w,ex   S₄w_w,ex, (17)

где W^III_t — работа сил растяжения связей S₅. Эта работа вычисляется по формуле

W^III_t = nS₅wx₅/L, (18)

n — число связей; x₅ — координата, определяемая линией действия равнодействующей реакции рассматриваемых связей в предположении, что все они достигли своего предельного значения — S₅.

Если перекрытия выполнены из балочных плит, условие (16) не выполняется (W^II_p = 0); поэтому в этом случае постановка связей рассматриваемого типа обязательна. При этом их прочность определяется величиной опорных реакций каждой балочной плиты.

11. Четвертый механизм обрушения предусматривает перемещения конструкций лишь одного этажа, расположенного непосредственно над выбитой панелью поперечной стены (рис. 7). Этот механизм предполагает сочетание поступательного перемещения поперечной стены (как в первом механизме) с изломом плит, характерным для второго механизма (см. рис. 5, в, г). Такой механизм возможен лишь при ослаблении поперечной стены дверными или оконными проемами.

Рис. 7. Схема обрушения конструкций одного этажа

Условие невозможности образования механизма рассматриваемого типа

W^I_w,in(1   c/L) + W^II_p + W^IV_t ³ (1   c/L)U^I_w,in + U^II_p + U_w,ex   S₄(w_w,ex   w_w,in), (19)

где W^IV_t — работа сил растяжения вертикальных связей типа S₅ и S₆;

(20)

где k — число связей шестого типа; S₆, S₅ — предельные усилия в связях шестого и пятого типа; w_i — перемещения по направлению i-й связи пятого типа, они определяются как разность перемещений точки прикрепления связи к плите и точки прикрепления связи к панели поперечной стены.
