ГОСТ 14624-84 от 1989-07-01 Двери деревянные для производственных зданий. Типы, конструкция и размеры

ГОСТ 14624-84

Группа Ж32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden doors for industrial buildings.

Types, structure and dimensions

ОКП 53 6138

                Дата введения 1989-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

М.В.Чепелев (руководитель темы); В.Н.Макарцев, канд. техн. наук; В.И.Тихонович; В.К.Юдин; Г.И.Хавалджи, канд. техн. наук; Ю.И.Иванович; Г.В.Левушкин; Г.И.Грязнова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.03.84 N 22

3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

+-------------------------------------------------------------------+

¦Обозначение НТД, на¦Номер пункта,¦Обозначение НТД, на¦Номер пункта,¦

¦который дана ссылка¦ приложения  ¦который дана ссылка¦ приложения  ¦

+-------------------+-------------+-------------------+-------------¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 475-78        ¦2.1          ¦ГОСТ 6629-88       ¦1.6, 2.2     ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 1144-80       ¦1.7, 2.4     ¦ГОСТ 7338-90       ¦2.3          ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 2697-83       ¦1.7, 2.4     ¦ГОСТ 8242-88       ¦1.7, 2.4     ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 4028-63       ¦2.4          ¦ГОСТ 9590-76       ¦2.5          ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 4598-86       ¦1.7, 2.4, 2.5¦ГОСТ 10174-90      ¦1.7, 2.3     ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 5088-94       ¦1.7, приложе-¦ГОСТ 24698-81      ¦1.6, 2.2     ¦

¦                   ¦ние 2        ¦                   ¦             ¦

¦                   ¦             ¦                   ¦             ¦

¦ГОСТ 5089-90       ¦     "       ¦                   ¦             ¦

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).

1. ТИПЫ И РАЗМЕРЫ

1.1. В зависимости от назначения двери подразделяют на: В внутренние; Н - наружные.

1.2. В зависимости от конструкции двери подразделяют на типы: Г - с притвором в четверть, с глухими полотнами; О - то же, с остекленными полотнами; К - с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных - на черт.4, 6, 9-11.

Размеры проемов приведены в приложении 1.

1.8. Устанавливают следующую структуру условного обозначения дверей:

     Х  Х  Х  Х  -  Х  Х  Х

     ¦  ¦  ¦  ¦     ¦  ¦  ¦

     ¦  ¦  ¦  ¦     ¦  ¦  ¦

     ¦  ¦  ¦  ¦     ¦  ¦  +-- Обозначение настоящего стандарта

     ¦  ¦  ¦  ¦     ¦  ¦

     ¦  ¦  ¦  ¦     ¦  +----- Буквы, означающие: Л - левую балконную

     ¦  ¦  ¦  ¦     ¦         дверь (правая - без обозначения); П -

     ¦  ¦  ¦  ¦     ¦         дверь с порогом; О-1 и О-2 - типы об-

     ¦  ¦  ¦  ¦     ¦         шивки

     ¦  ¦  ¦  ¦     ¦

     ¦  ¦  ¦  ¦     +-------- Ширина проема, дм

     ¦  ¦  ¦  ¦

     ¦  ¦  ¦  +-------------- Высота проема, дм

     ¦  ¦  ¦

     ¦  ¦  +----------------- Тип двери по п.1.2 (Г, О или К)

     ¦  ¦

     ¦  +-------------------- Назначение двери по п.1.1 (В или Н)

     ¦

     +----------------------- Вид изделия: Д - дверь

Примеры условных обозначений

Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

ДВГ 19-9 П ГОСТ 14624-84

То же, с левой навеской полотна:

ДВГ 19-9 ЛП ГОСТ 14624-84

То же, наружная, остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

ДНО 21-9 ЛП ГОСТ 14624-84

То же, наружная, с качающимися полотнами, для проема высотой 21 и шириной 15 дм, типом обшивки О-1:

ДНК 21-15 О1 ГОСТ 14624-84

Типы и размеры внутренних дверей

Черт.1

Типы и размеры наружных дверей

Черт.2

Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.

Размеры полотен внутренних дверей

мм

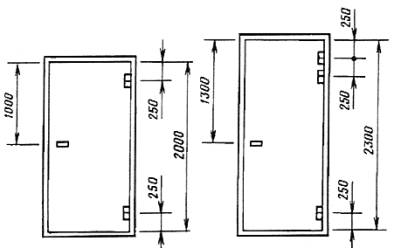

Черт.3

Примечание. Сечения полотен - на черт.7 и 8.

Размеры полотен наружных дверей

мм

Черт.4

Примечание. Сечения полотен - на черт.9-11.

Размеры коробок внутренних дверей

мм
