ГОСТ 30493-96. Изделия санитарные керамические. Типы и основные размеры

ГОСТ 30493-96

УДК 696.14.012.8.006:354 Группа Ж21

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ

Типы и основные размеры

Ceramic sanitary ware.

Types and principal dimensions

МКС 91.140.70

ОКСТУ 4960

Дата введения 1998-07-01

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом строительной керамики (НИИстройкерамика)

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной Научно-технической Комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 11 декабря 1996 г.

За принятие проголосовали:

3. ВЗАМЕН ГОСТ 755-82, ГОСТ 21485.4-76, ГОСТ 21485.5-76, ГОСТ 22847-85, ГОСТ 23759-85, ГОСТ 26901-86, СТ СЭВ 1002-78

4. Постановлением Минстроя России от 30 декабря 1997 г. № 18-76 межгосударственный стандарт ГОСТ 30493-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

1 Область применения

Настоящий стандарт распространяется на санитарные керамические (фарфоровые, полуфарфоровые и фаянсовые) умывальники, пьедесталы для умывальников, унитазы, смывные бачки, биде, писсуары и устанавливает их типы и основные размеры.

Изделия санитарные керамические предназначаются для установки в санитарных узлах, в бытовых и других помещениях зданий различного назначения, в санитарных узлах речных и морских судов и железнодорожных вагонов.

Требования раздела 3 являются обязательными, остальные - рекомендуемыми, и могут уточняться по согласованию между изготовителем и потребителем (заказчиком).

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 13449-82 Изделия санитарные керамические. Методы испытаний

ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия

ГОСТ 21485-94 Бачки смывные и арматура к ним. Общие технические условия

3 Типы и основные размеры

3.1 Изделия санитарные керамические (умывальники, унитазы, смывные бачки, биде, писсуары) изготавливают следующих типов в соответствии с требованиями настоящего стандарта по утвержденным рабочим чертежам.

Элементы основных изделий приведены в приложении А.

3.2 Форма изделий настоящим стандартом не регламентируется.

3.3 Умывальники

3.3.1 Типы умывальников

Умывальники выпускают следующих типов:

- полукруглые, овальные, прямоугольные, трапециевидные со спинкой или без спинки;

- угловые со спинкой или без спинки и с переливом или без перелива, со срезанным углом;

- хирургические и парикмахерские без спинки.

3.3.2 Основные размеры полукруглых, овальных, прямоугольных и трапециевидных умывальников приведены на рисунке 1 и в таблице 1.

Рисунок 1 - Умывальник

Таблица 1

В миллиметрах

3.3.3 Основные размеры угловых, хирургических и парикмахерских умывальников приведены в таблице 2 и на рисунках 2, 3.

Таблица 2

В миллиметрах

Рисунок 2 - Умывальник для железнодорожных вагонов

____________________

* Отверстие Г - только в парикмахерском умывальнике.

Рисунок 3 -Умывальник хирургический и парикмахерский

3.3.4 Полукруглые, овальные, прямоугольные и трапециевидные умывальники изготавливают с отверстиями в полочках для установки смесительной арматуры или без них, о чем должно быть указано в заказе потребителя.

Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры, должны соответствовать указанным на рисунке 5.

Рисунок 4 - Керамический пьедестал для умывальника

3.3.5 Угловые и хирургические умывальники изготавливают без отверстий в полочке. Размеры отверстия в полочке парикмахерского умывальника для смесителя указаны на рисунке 3.

3.3.6 Размеры отверстия в чаше умывальника для установки выпуска должны соответствовать указанным на рисунке 6.

Рисунок 6 - Размеры отверстия в чаше умывальника

для установки выпуска

3.3.7 Конфигурация верхней поверхности керамического пьедестала должна соответствовать конфигурации нижней поверхности чаши умывальника, для которого предназначается пьедестал (рисунок 4).

3.4 Унитазы

3.4.1 Типы унитазов

Унитазы выпускают следующих типов:

- унитаз тарельчатый с косым выпуском с цельноотлитой полочкой;

- унитаз тарельчатый с прямым выпуском с цельноотлитой полочкой;

- унитаз тарельчатый с косым выпуском без цельноотлитой полочки, в том числе детский;

- унитаз тарельчатый с прямым выпуском без цельноотлитой полочки, в том числе детский;

- унитаз козырьковый с косым выпуском с цельноотлитой полочкой;

- унитаз козырьковый с косым выпуском без цельноотлитой полочки;

- унитаз воронкообразный с прямым выпуском с цельноотлитой полочкой;

- унитаз воронкообразный с косым выпуском с цельноотлитой полочкой;

- унитаз воронкообразный с прямым выпуском без цельноотлитой полочки;

- унитаз воронкообразный с косым выпуском без цельноотлитой полочки.

3.4.2 Основные размеры унитазов приведены на рисунках 7, 8 и в таблице 3.

Рисунок 7 - Унитаз с цельноотлитой полочкой

Приставная полочка

Рисунок 8 - Унитаз с приставной полочкой

Таблица 3

В миллиметрах

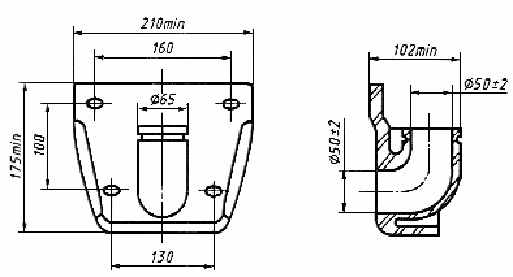

3.4.3 Унитазы, устанавливаемые в санитарных узлах железнодорожных вагонов, приведены на рисунке 9.

3.4.4 Для крепления унитазы должны иметь отверстия:

- в унитазах, устанавливаемых в санитарных узлах бытовых помещений, - два или четыре отверстия, о чем должно быть указано в заказе;

- в унитазах, устанавливаемых в санитарных узлах железнодорожных вагонов, - три отверстия.

По требованию потребителя унитазы допускается изготовлять без отверстий для крепления.

3.5 Смывные бачки

3.5.1 Типы смывных бачков

Смывные бачки выпускают следующих типов:

- бачок смывной, устанавливаемый на унитазе с боковым или верхним пуском;

- бачок смывной низкорасполагаемый, среднерасполагаемый и высокорасполагаемый с боковым пуском.

3.5.2 Основные размеры смывного бачка должны соответствовать указанным на рисунке 10.

Допускается по согласованию потребителя и изготовителя изготовлять бачки других размеров, взаимоувязанные с присоединительными размерами унитазов, наполнительной и спускной арматуры и обеспечивающие потребительские свойства изделия.

3.5.3 Смывные бачки должны соответствовать требованиям ГОСТ 21485.

3.5.4 Отверстия в бачках для спускной арматуры и крепления к унитазам принимают по рабочим чертежам.

Рисунок 10 - Бачок смывной высокорасполагаемый

с боковым пуском

3.6 Биде

3.6.1 Типы биде

Биде выпускают следующих типов:

1 - без перелива; 2 - с переливом.

Допускается по согласованию с потребителем выпускать биде типа 2 без перелива.

3.6.2 Основные размеры биде приведены на рисунке 11 и в таблице 4.

Рисунок 11 - Биде

Таблица 4

В миллиметрах

3.6.3 Размеры отверстий, их расположение и число, в зависимости от типа смесительной арматуры и выпуска, должны соответствовать указанным на рисунке 12.

По согласованию с потребителем допускается изготавливать биде с одним отверстием в полочке для установки водоразборной арматуры.
