ГОСТ 6942-98 от 01.01.1999. Трубы чугунные канализационные и фасонные части к ним. Технические условия

ГОСТ 6942-98

УДК 696.133:669.13:006.354 Группа Ж21

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И

ФАСОННЫЕ ЧАСТИ К НИМ

Технические условия

CAST IRON WASTE PIPES AND FITINGS

Specifications

ОКСТУ 4925 ОКС 91.140.70

Дата введения 1999-01-01

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 12 ноября 1998 г.

За принятие проголосовали

Наименование государства	Наименование органа государственного управления строительством
Республика Армения	Министерство градостроительства Республики Армения
Республика Казахстан	Комитет по жилищной и строительной политике при Министерстве энергетики, индустрии и торговли Республики Казахстан
Кыргызская Республика	Государственная инспекция по архитектуре и строительству при Правительстве Кыргызской Республики
Республика Молдова	Министерство территориального развития, строительства и коммунального хозяйства Республики Молдова
Российская Федерация	Госстрой России
Республика Таджикистан	Госстрой Республики Таджикистан

3 ВЗАМЕН ГОСТ 6942.0-80 - ГОСТ 6942.24-80, ГОСТ 4.227-83.

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1999 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 31.12.98 г. № 31.

1 Область применения

Настоящий стандарт распространяется на чугунные канализационные трубы и фасонные части к ним, предназначенные для систем внутренней канализации зданий.

Обязательные требования к качеству продукции изложены в: 5.1; 5.2.2 - 5.2.4; 5.2.7; 5.2.8; 5.3.1; 5.3.2.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 164—90 Штангенрейсмасы. Технические условия

ГОСТ 166—89 Штангенциркули. Технические условия

ГОСТ 1412—85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 9812—74 Битумы нефтяные изоляционные. Технические условия

ГОСТ 11506—73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару

ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18510—87 Бумага писчая. Технические условия

ГОСТ 26358—84 Отливки из чугуна. Общие технические условия

ГОСТ 26598—85 Контейнеры и средства пакетирования в строительстве. Общие технические условия

ГОСТ 26645—85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.

3 Сортамент

3.1 Сортамент труб и фасонных частей должен соответствовать указанному в таблице 1.

Таблица 1

Наименование	Условные проходы, мм		Условное обозначение
	D_у	d_у	графическое	буквенное
Трубы	50 100 150	— — —		ТЧК-D_y-L
Патрубки	50 100 150	— — —		П-D_у-L
Патрубки компенсационные	100 150	— —		ПК-D_у
Патрубки переходные	50/100 100/150	— —		ПП-D₁ х D_у
Колена	50 100 150	— — —		К-D_у
Колена низкие	100	—		КН-100
Отводы 110° и 120°	50 100	— —		О 110°-D_у или О 120°-D_у
Отводы 135°	50 100 150	— — —		О 135°-D_y
Отводы 150°	50 100 100Д 150	— — — —		О 150°-D_y
Отводы-тройники приборные	100	50		ОТПр-100х50 или ЛОТПр-100х50
Отступы	50 100 150	— — —		ОТС-D_у
Тройники прямые	50 100 100 100 100 150 150 150	50 50 100 100К 100Д 50 100 150		ТП-D_у х d_y
Тройники прямые компенсационные	100 150	50 50		ТПК-D_у х d_у
Тройники прямые низкие	100	100		ТН-100 х 100
Тройники прямые переходные	100/50	100		ТПР-100/50х100
Тройники прямые переходные низкие	100/50	100		ТПРН-100/50х100
Тройники косые 45° и 60°	50 100 100 150 150 150	50 50 100 50 100 150		ТК45°-D_у х d_у и ТК60°-D_у х d_у
Крестовины прямые	50 100 100 150 150	50 50 100 50 100		КП-D_у х d_у
Крестовины прямые со смещенной осью отвода	100	50/100		КПС-D_y х d_y
Крестовины косые 45° и 60°	50 100 100 150 150	50 50 100 50 100		КК45°-D_у x d_уи KK60°-D_у х d_y
Крестовины двухплоскостные	100 150	100; 50 100; 50		КД-D_у х d_у x d_уЛКД-D_ух d_ух d_у
Муфты	50 100 150	— — —		Мф-D_у
Муфты надвижные	50 100 150	— — —		МфН-D_у
Ревизии	50 100 150	— — —		P-D_у
Заглушка	50 100 150	— — —		З-D_у
Отводы-тройники переходные	100	50		ОТП-100х50

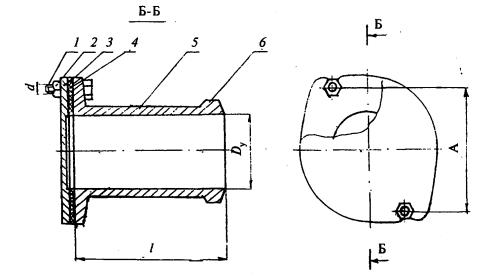

Прочистки	100 150	— —		Пр-D_у

4 Типы, конструкции и размеры

4.1 Трубы

4.1.1 Конструкция и размеры труб должны соответствовать указанным на рисунке 1 и в таблице 2.

Допускается по согласованию между потребителем и предприятием-изготовителем изготовление труб без раструбов и поставка их в комплекте с муфтами МФ. Длина таких труб может отличаться от указанной в таблице.

Пример условного обозначения трубы чугунной канализационной D_у = 100 мм, L = 2000 мм:

ТЧК-100-2000 ГОСТ 6942-98

Рисунок 1

Таблица 2 Размеры в миллиметрах

Условный проход D_у	Строительная длина L	D₁	D₂	D₃	D₄	D₅	S	l	b	b₁	Масса, кг
	750										4,5
50	1000	65	72	76	86	96	4,0	50	10	8	5,8
	2000										11,0
	750										10,5
	1000										13,9
100	1250										16,1
	2000	118	123	127	138	151	4,5
