ГОСТ 23117-91 от 1992-07-01. Зажимы полуавтоматические для натяжения арматуры железобетонных конструкций


ГОСТ 23117-91



УДК 691.88:006.354                                                                                                   Группа Ж34



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Зажимы полуавтоматические  для натяжения арматуры

железобетонных конструкций



Технические условия



Semiautomatic grips for tensioning of the steel

in prestressed concrete structures. Specifications



ОКП 48 4221

Дата введения 1992-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



РАЗРАБОТАН И ВНЕСЕН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР



РАЗРАБОТЧИКИ

А.А.Мартынов, канд. техн. наук (руководитель темы); В.В.Смурыгин; В.А.Куликов; О.Д.Золотова; И.М.Дробященко, канд. техн. наук; Б.Л.Скляр, канд. техн. наук; Р.М.Колтовская; И.Н.Нагорняк



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по строительству и инвестициям от 20.09.91 г. № 6



ВЗАМЕН ГОСТ 23117-78



ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 8.326-89

3.1

ГОСТ 9389-75

1.4.2

ГОСТ 9.301-86

1.4.3

ГОСТ 9569-79

1.7.1

ГОСТ 9.302-88

3.3

ГОСТ 10884-81

1.1, 1.2.1

ГОСТ 9.303-84

1.4.3

ГОСТ 13840-68

1.1, 1.2.1

ГОСТ 9.402-80

1.4.3

ГОСТ 14068-79

1.4.4

ГОСТ 10-88

3.1

ГОСТ 14192-77

1.7.1

ГОСТ 166-89

3.1

ГОСТ 14955-77

1.4.2

ГОСТ 380-88

1.4.2

ГОСТ 15150-69

4.3

ГОСТ 1050-88

1.4.2

ГОСТ 15623-84

1.7.1

ГОСТ 3282-74

1.7.4

ГОСТ 15846-79

1.7.2

ГОСТ 4543-71

1.4.2

ГОСТ 24555-81

3.5.1

ГОСТ 5781-82

1.1, 1.2.1

ГОСТ 24597-81

4.2

ГОСТ 7348-81

1.1, 1.2.1, 1.4.2

ГОСТ 28840-90

3.5.1

ГОСТ 9013-59

3.4

ТУ 2-034-225-88

3.1

ГОСТ 9078-84

4.2

ТУ 14-4-22-71

1.1, 1.2.1





Настоящий стандарт распространяется на полуавтоматические зажимы, предназначенные для натяжения арматуры из канатов, проволоки, а также стержневой арматуры, применяемой при изготовлении предварительно напряженных железобетонных изделий, конструкций заводского изготовления (далее - конструкций).



1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



1.1. Зажимы для натяжения арматуры из канатов класса К7 по ГОСТ 13840, К19 по ТУ 14-4-22, проволоки по ГОСТ 7348, а также стержневой арматуры классов Aт-IV, Aт-V, Aт-VI и Aт-VII по ГОСТ 10884 или классов А-IIIв, А-IV, A-V и A-VI по ГОСТ 5781 следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации по рабочим чержам, утвержденным в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Зажимы по конструкции и в зависимости от назначения подразделяют на типы и марки, приведенные в табл. 1.



Таблица 1



Тип

Марка

Напрягаемая арматура





Вид, класс и обозначение НТД

Диаметр, мм



П1-3-5

Проволочная, В, Вр по ГОСТ 7348

3; 4; 5

1

К1-4, 5-6

Канатная, К7 по ГОСТ 13840

4,5; 6



ПК1-6-9

Проволочная, В, Вр по ГОСТ 7348 или канатная, К7 по ГОСТ 13840

6; 7,5; 9



К2-12-15

Канатная, К7 по ГОСТ 13840

12; 15

2



Канатная, К19 по ТУ 14-4-22

14



С2-8-14

Стержневая, Ат-VII, Ат-VI, Ат-V или Ат-IV

8; 10; 12; 14



С2-10-18

по ГОСТ 10884; A-V, A-IV или A-IIIв

10; 12; 14; 16; 18



С2-16-25

по ГОСТ 5781

16; 18; 20; 22; 25



С3-16-25





3

С3-25-32



25; 28; 32



С3-32-40



32; 36; 40

Примечание. Допускается изготовлять зажимы и съемные детали к ним других конструкций и типов, не указанных в табл 1-3 и на черт 1-5, но удовлетворяющие техническим требованиям настоящего стандарта.



1.2.2. Условное обозначение типов и марок зажимов состоит из буквенно-цифровых групп, разделенных дефисом.

Первая группа содержит буквенно-цифровое обозначение вида арматуры (П - проволочная, К - канатная, ПК - проволочная или канатная, С - стержневая) и типа зажима; вторая группа - обозначение наименьшего, наибольшего и конкретного диаметра напрягаемой арматуры в миллиметрах, а также обозначение настоящего стандарта.

Пример условного обозначения зажима марки П1-3-5 для натяжения проволоки диаметром 4 мм:

П1-3-5-4 ГОСТ 23117-91

то же, зажима марки К2-12-15 для натяжения арматуры из канатов диаметром 14 мм:

К2-12-15-14 ГОСТ 23117-91

то же, зажима марки С3-16-25 для натяжения стержневой арматуры диаметром 20 мм:

С3-16-25-20 ГОСТ 23117-91

1.2.3. Основные размеры, допуски и параметры зажимов должны соответствовать указанным на черт. 1-3 и в табл. 2.

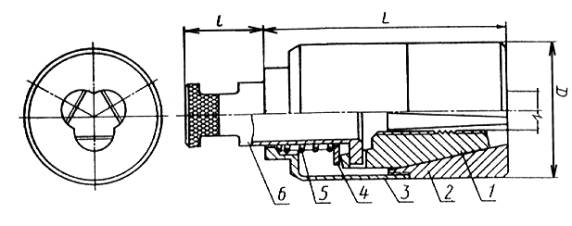

Зажим типа 1

1 - зажимная губка; 2 - корпус; 3 - хвостовик; 4 - шайба; 5 - винтовая пружина;

6 - толкатель

Черт. 1



Зажим типа 2

1 - зажимная губка; 2 - корпус; 3 - хвостовик; 4 - шайба; 5 - винтовая пружина;

6 - кольцевая пружина; 7 - заглушка

Черт. 2

Зажим типа 3

1 - зажимная губка; 2 - корпус; 3 - хвостовик; 4 - шайба; 5 - винтовая пружина;

6 - толкатель

Черт. 3

Таблица 2

Размеры, мм

Тип

Марка

D

L

l

b





Не более



П1-3-5

26

60





1

К1-4, 5-6





10

-



ПК1-6-9

40

90







К2-12-15

54

95



50

2

C2-8-14

48

75

-





C2-10-18

52

80



-



C2-16-25

76

95



67



C3-16-25

80

120





3

C3-25-32

100

180

55

-



C3-32-40

115

200







1.2.4. Основные размеры съемных деталей зажимов (головок толкателя и шарнирных вилок) должны соответствовать указанным на черт. 4, 5 и в табл. 3.

Головка толкателя

Исполнение 1

Исполнение 2

Черт. 4



Вилка шарнирная

Черт. 5

Таблица 3

Размеры, мм



Марка зажима

D

h

К2-12-15, С2-8-14, С2-10-18

35

80

С2-16-25

45

80



1.3. Характеристики

1.3.1. Зажимы выпускают в собранном виде в комплекте с губками, предназначенными для натяжения арматуры конкретного диаметра.

Губки должны быть взаимозаменяемыми.

1.3.2. Губки в каналах корпуса зажима должны перемещаться свободно. При этом губки должны достигать плоскости торца корпуса зажима или выходить за ее пределы не более чем на 5 мм.

1.3.3. Арматура, вставленная в зажим, не должна проскальзывать при вытягивании ее с усилием более 39 Н (4 кгс).

1.3.4. Значения предельной статической нагрузки, обеспечиваемой зажимами при натяжении арматуры максимального диаметра, и контрольной нагрузки под арматуру конкретного диаметра должны соответствовать указанным в табл. 4.



Таблица 4



Образцы арматуры

Нагрузка, кН (тс)

Марка зажима

Диаметр, мм

Класс

предельная статическая

контрольная



3





10,8 (1,1)

П1-3-5

4

В, Вр

24,5 (2,5)

18,6 (1,9)



5





29,4 (3,0)

К1-4,5-6

4,5
