ГОСТ 23120-78 от 1979-01-01 Лестницы маршевые, площадки и ограждения стальные. Технические условия

ГОСТ 23120-78

Группа Ж34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕСТНИЦЫ МАРШЕВЫЕ, ПЛОЩАДКИ

И ОГРАЖДЕНИЯ СТАЛЬНЫЕ

Технические условия

Steel flights of steps, stair landings and railings.

Specifications

Дата введения 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР

Всесоюзным научно-исследовательским и конструкторско-технологическим институтом (ВНИКТИстальконструкция) Минмонтажспецстроя СССР

Всесоюзным Государственным проектно-конструкторским институтом по индустриализации монтажных работ (Гипромонтажиндустрия) Минмонтажспецстроя СССР

РАЗРАБОТЧИКИ

В.М.Лаптев (руководитель темы), Л.А.Пескова, С.И.Бочкова, А.Ф.Гай, Л.М.Дудиловский, Б.А.Штепа

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 71

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД,

на который дана ссылка

Номер пункта

ГОСТ 9.032-74

2.7

ГОСТ 380-88

2.2

ГОСТ 2991-85

6.7

ГОСТ 7798-70

2.6

ГОСТ 23118-78

Вводная часть, 3.1, 7.1

СНиП II-В.3-72

2.6

СНиП III-18-75

2.1, 5.2, 7.1

5. ПЕРЕИЗДАНИЕ. Май 1992 г.

6. Постановлением Государственного комитета СССР по делам строительства № 354 от 29.02.84 снято ограничение срока действия

Настоящий стандарт распространяется на стальные маршевые лестницы, площадки и ограждения к ним, применяемые в производственных зданиях и сооружениях, возводимых и эксплуатируемых в районах с расчетной температурой минус 65°С и выше.

Стандарт устанавливает технические требования на маршевые лестницы с углом наклона 45 и 60°, прямоугольные переходные площадки и ограждения к ним, изготовленные из холодногнутых и горячекатаных профилей и рассчитанные на действие нормативных временных нагрузок 200, 300 и 400 .

Маршевые лестницы, площадки и ограждения к ним должны удовлетворять всем требованиям ГОСТ 23118 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. Основные параметры и размеры

1.1. Основные параметры и размеры лестничных маршей, прямоугольных площадок и ограждений к ним должны соответствовать указанным на черт.1-4 и в табл.1-4.

Пример условного обозначения марки лестничного марша (МЛ) из холодногнутого профиля (Х) со штампованными ступенями (Ш), под углом 45° и размерами 6 дм и 8 дм:

МЛХШ45-6.8 ГОСТ 23120-78

То же, площадки (ПМ) из холодногнутого профиля с рифленым настилом (Ф) и размерами = 9 дм и 6 дм:

ПМХФ-9.6 ГОСТ 23120-78

То же, левого ограждения (ОГл) лестничного марша из холодногнутого профиля без бортового элемента, под углом 45° и размерами = 10 дм и 24 дм;

ОГлМЛХ45-10.24 ГОСТ 23120-78

То же, правого ограждения (ОГп) с бортовым элементом (Эб):

ОГпМЛХЭб45-10.24 ГОСТ 23120-78

То же, ограждений площадки из холодногнутого профиля с бортовым элементом и размерами = 10 дм и = 9 дм:

ОГПМХЭб-10.9 ГОСТ 23120-78

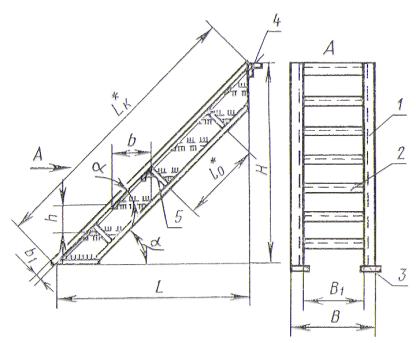

Лестничный марш

1 - косоур; 2 - ступень; 3 - опорная планка; 4 - опорный уголок; 5 - ребро

Черт.1

Площадки

1 - балка; 2 - окантовочный элемент; 3 - настил; 4 - ребро

Черт.2

___________________

* По чертежам КМД.

1.2. В зависимости от условий эксплуатации ступени маршевых лестниц и настилы прямоугольных площадок должны изготовлять двух типов:

1 - сплошные из рифленой стали (Ф);

2 - решетчатые, исполнений:

Ш - из штампованных элементов;

Р - из полос на ребро и круглой стали;

С - из полос на ребро в одном направлении;

В - из просечно-вытяжной стали.

1.3. Типы ступеней маршевых лестниц и настилов в прямоугольных площадках приведены на черт.5.

1.4. Компоновочные схемы маршевых лестниц, площадок и ограждений приведены в приложении.

Таблица 1

Размеры в мм


	600	600
	1200	1200
45°	1800	1800			600	500	7
	2400	2400	200	200	800	700	10
	3000	3000			1000	900
	3600	3600
	4200	4200
	600	345
	1200	693
	1800	1039
	2400	1386			600	500
60°	3000	1732	300	200			5
	3600	2078			800	700
	4200	2425
	4800	2771
	5400	3118
	6000	3464

Таблица 2

мм

900; 1200; 1500; 1800; 2100; 2400; 3000; 3600; 4200; 4800; 5400; 6000

600; 800; 1000

500; 700; 900

2. Технические требования

2.1. Конструкции лестничных маршей, площадок и ограждений к ним (далее - конструкции) следует изготовлять в соответствии с требованиями настоящего стандарта, СНиП III-18 по рабочим чертежам КМД, утвержденным в установленном порядке.

2.2. Конструкции следует изготовлять из углеродистой стали класса С38/23 следующих марок по ГОСТ 380:

Ст3кп - для районов строительства с расчетной температурой наружного воздуха минус 40°С и выше;

Ст3Гпс - то же, с расчетной температурой наружного воздуха ниже минус 40 до минус 65°С включ.

2.3. Предельные отклонения линейных размеров конструкций от номинальных, отклонения формы и расположения поверхностей от проектных приведены в табл.5.

Ограждение лестничного марша

1 - стойка; 2 - поручень, 3 - средний ограждающий элемент; 4 - бортовой элемент

Черт.3

___________________

* По чертежам КМД.

Ограждение площадок

Черт.4

___________________

* По чертежам КМД.

Таблица 3

Размеры в мм


45°	1000	От 1697			От 479
	1200	до 5940			до 790
			140	15
60°	1000	От 1385			От 136
	1200	до 6930			до 700

2.4. Сварные соединения элементов должны выполняться механизированным способом. Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.

2.5. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3.

Таблица 4

мм
