ГОСТ 21924.3-84 Плиты железобетонные для покрытий городских дорог. Арматурные и монтажно - стыковые изделия. Конструкция и размеры

ГОСТ 21924.3-84

УДК 625.874.07-413:006.354 Группа Ж 33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ.

АРМАТУРНЫЕ И МОНТАЖНО - СТЫКОВЫЕ ИЗДЕЛИЯ

Конструкция и размеры

Reinforced concrete slabs for рavements of

city roads. Structure fittings рroducts.

Structure and dimensions

ОKП 58 4600

Дата введения 1985-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 года № 210

ПЕРЕИЗДАНИЕ. Декабрь 1985 года.

ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного строительного комитета СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.

1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно-напряженных плит по ГОСТ 21924.1-84 и плит с ненапрягаемой арматурой по ГОСТ 21924.2-84, предназначенные для устройства постоянных и временных городских дорог.

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1-4 и в табл. 1.

Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIC по ГОСТ 10884-81 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.

(Измененная редакция, Изм. N 1).

3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098-85.

(Измененная редакция, Изм. N 1).

6. Режимы сварки - по СH 393-78.

7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0-84.

С1, С3, С5

С2,С4 и С6

Черт. 1

С8-С18

С19 и С20

Черт. 2

Черт. 3

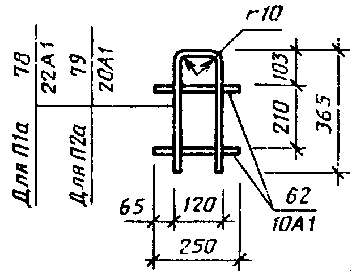

П1а и П2а

Черт. 4

(Измененная редакция, Изм. N 1).

Таблица 1

	Размеры, мм
Марка					n	u			R	r
C1	1820					500	160
C2						600	10
C3	1700					500	100
C4						560	10
C5	1950					580	105
C6						640	15
C8, С9	3480	2730	10		7		240	315
С10, С11, С12	2980	1730	8		4		290	265
С13, С14, С15	1730	1730	4		4		265	265
С16, С17, С18		1480			3			290
K1	2600	95	5			55
K2		105				65
K3		95				55
K4	2100	105	4			65
K5		110				70
K6		80				40
K7		90				50
K8	1600	100	3			60
K9		85				45
K10		95				55
K11	3630		6			195	60
K12	3025		5				50
K13	3360		6			180	60
K14	2800		5	-			50	-
K15	3630		6	5			145	110
K16	3025		5	4		195	135
K17	2360		11	-			107(108)	-
K18	3360		6	5		180	160	80
K19	2800		5	4			150
K20	2220		11	-			120	-
K21	3630		6	2			140	115
K22	3025		5	1		195	132(133)	210
K23	2130		10	-			90	-
K24	3360		6	2			145	95
K25	2800		5	1		180	140	180
K26	1990		10				95
П3	495						50			30
П4	435						30		30	20
П5	370

Таблица 2

							Выборка арматурной стали
Марка	Поз.	Сечение, мм	Длина, мм	Число	Общая длина, м	Масса, кг	Сечение, мм	Масса, кг	Масса изделия, кг
С1	1	5ВрI	5100	4	20,40	2,94	5ВрI	16,31	16,31
	2	5ВрI	1820	51	92,82	13,37	-	-
	3	8АIII	2540	1	2,54	1,00	8АIII	4,60
С2	4	8АIII	1820	5	9,10	3,60	5ВрI	0,11	4,71
	5	5ВрI	380	2	0,76	0,11	-	-
С3	1	5ВрI	5100	4	20,40	2,94	5ВрI	15,42	15,42
	6	5ВрI	1700	5	86,70	12,48	-	-
	7	8АIII	2420	1	2,42	0,96	8АIII	4,32
С4	8	8АIII	1700	5	8,50	3,36	5ВрI	0,11	4,43
	5	5ВрI	380	2	0,76	0,11	-	-
С5	1	5ВрI	5100	4	20,40	2,94	5ВрI	17,26	17,26
	9	5ВрI	1950	51	99,45	14,32	-	-
	10	8АIII	2670	1	2,67	1,06	8АIII	4,91
С6	11	8АIII	1950	5	9,75	3,85	5ВрI	0,11	5,02
	5	5ВрI	380	2	0,76	0,11	-	-
	12	8АI	1920	6	11,52	4,55	8АI	21,32
	13	8АI	1790	7	12,53	4,95	5ВрI	5,70
	14	8АI	1670	7	11,69	4,62	-	-
С7	15	8АI	1540	7	10,78	4,26	-	-	27,02
