ГОСТ 19804.3-80* Сваи забивные железобетонные квадратного сечения с круглой полостью

ГОСТ 19804.3-80*

УДК 624.155.113:006.354 Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ

КВАДРАТНОГО СЕЧЕНИЯ С КРУГЛОЙ ПОЛОСТЬЮ

Конструкция и размеры

Reinforced concrete driven piles of square cross-section

with inner round cave. Construction and dimensions

ОКП 58 172103

Дата введения 1981-07-01

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 сентября 1980 г. № 145

2. ПЕРЕИЗДАНИЕ (октябрь 1986 г.) с Изменением № 1, утвержденным в марте 1983 г.; Пост. № 54 от 31.03.83 (ИУС 9-83).

1. Настоящий стандарт распространяется на забивные железобетонные сваи квадратного сечения с круглой полостью с ненапрягаемой и напрягаемой продольной арматурой и устанавливает конструкцию свай и арматурных изделий к ним.

2. Железобетонные сваи квадратного сечения с круглой полостью должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.

3. Форма, марки и номинальные размеры свай должны соответствовать указанным на черт. 1 и в табл. 1.

Сваи квадратного сечения с круглой полостью

1 - подъемные петли; 2 -штырь для фиксации места строповки

при подъеме на копер.

Черт. 1

Таблица 1

Марка	Номинальные размеры, мм					Объем	Масса	Расход
сваи	L			b	d	бетона,	сваи, т	стали, кг
СП3-30	3000	600				0,21	0,52	12,9
СПН3-30								8,1
СП3,5-30	3500	700				0,24	0,61	15,0
СПН3,5-30								9,4
СП4-30	4000	800				0,28	0,70	16,5
СПН4-30								10,1
СП4,5-30	4500	900	-			0,31	0,79	18,2
СПН4,5-30								10,7
СП5-30	5000	1000				0,35	0,87	19,7
СПН5-30								11,1
СП5,5-30	5500	1100				0,38	0,96	21,4
СПН5,5-30								11,7
СП6-30	6000	1200		300	160	0,42	1,05	23,0
СПН6-30								12,4
СП7-30	7000	1400				0,49	1,22	33,8
СПН7-30								14,9
СП8-30	8000	1600	2400			0,56	1,40	38,8
СПН8-30								17,8
СП9-30	9000	1800	2600			0,63	1,57	43, 1
СПН9-30								19,1
СП10-30	10000	2100	2900			0,70	1,75	47,4
СПН10-30								20,6
СП11-30	11000	2300	3200			0,77	1,92	51,8
СПН11-30								28,8
СП12-30	12000	2500	3500			0,84	2,10	56,1
СПН12-30								30,7
СП3-40	3000	600				0,30	0,75	15,4
СПН3-40								10,8
СП3,5-40	3500	700				0,35	0,88	17,2
СПН3,5-40								11,4
СП4-40	4000	800				0,40	1,01	18,9
СПН4-40								12,2
СП4,5-40	4500	900				0,45	1,13	20,8
СПН4,5-40			-					12,9
СП5-40	5000	1000				0,50	1,26	22,5
СПН5-40								13,4
СП5,5-40	5500	1100				0,55	1,38	25,1
СПН5,5-40				400	275			15,7
СП6-40	6000	1200				0,60	1,51	26,8
СПН6-40								16,5
СП7-40	7000	1400				0,70	1,76	37,9
СПН7-40								19,8
СП8-40	8000	1600	2400			0,80	2,01	42,6
СПН8-40								21,6
СП9-40	9000	1800	2600			0,91	2,26	48,1
СПН9-40								24,8
СП10-40	10000	2100	2900			1,01	2,52	52,6
СПН10-40								26,6
СП11-40	11000	2300	3200			1,11	2,77	57,3
СПН11-40								28,3
СП12-40	12000	2500	3500			1,21	3,02	62,0
СПН12-40								29,9

Марки свай квадратного сечения с круглой полостью с ненапрягаемой арматурой имеют в обозначении буквы СП, марки свай с круглой полостью с напрягаемой арматурой - СПН.

4. Сваи длиной до 5 м включительно допускается изготовлять без подъемных петель и поднимать их за торцы с помощью специальных захватов.

5. Сваи длиной до 7 м включительно допускается изготовлять без штырей, фиксирующих место строповки при подъеме на копер. В этих случаях стропы при подъеме сваи на копер должны располагаться у подъемной петли.

6. Сваи должны изготавливаться из тяжелого бетона марки по прочности на сжатие не ниже М300.

7. В качестве крупного заполнителя для бетона свай должен применяться щебень из естественного камня и гравия по ГОСТ 10268-80 с размером фракций не более 20 мм.

8. Сваи с ненапрягаемой арматурой армируются пространственными каркасами.

В качестве продольной ненапрягаемой арматуры каркасов должна применяться горячекатаная арматурная сталь классов А-I, А-II и А-III по ГОСТ 5781-82.

Для поперечного армирования свай в качестве конструктивной арматуры следует применять проволоку класса В-I диаметром 5 мм по ГОСТ 6727-80. При отсутствии проволоки класса В-I в качестве поперечной арматуры следует применять проволоку периодического профиля класса Вр-I по ГОСТ 6727-80. Поперечная арматура должна быть приварена к продольным стержням в каждом пересечении контактной точечной сваркой.

9. Расположение арматуры в сваях с ненапрягаемой арматурой должно соответствовать указанному на черт. 2. Общий вид арматурного каркаса показан на черт. 3.

Спецификация арматурных изделий на сваю приведена в табл. 2, выборка арматурной стали на одну сваю - в табл. 3, ведомость стержней и выборка стали на один каркас - в табл. 4 и 5.

Армирование свай с ненапрягаемой арматурой

Черт. 2

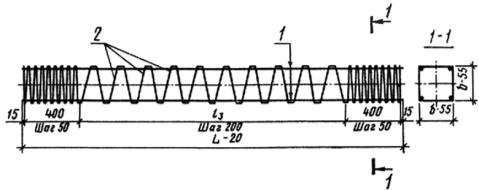

Арматурный каркас

1 - продольная арматура; 2 - поперечная арматура.

Черт. 3

Таблица 2

Спецификация арматурных изделий на сваи марок СП3-30¸СП12-40

Марка сваи	Арматурный каркас (1 шт.)	Петли (2 шт.)	Штырь (1 шт.)
	Марки
CП3-30	КП3-30	Пп1
СП3,5-30	КП3,5-30
CП4-30	КП4-30
СП4,5-30	КП4,5-30
CП5-30	КП5-30	Пп2
СП5,5-30	КП5,5-30
CП6-30	КП6-30
CП7-30	КП7-30
CП8-30	КП8-30
CП9-30	КП9-30
CП10-30	КП10-30	Пп3	Ш1
CП11-30	КП11-30
